| 特 長 |

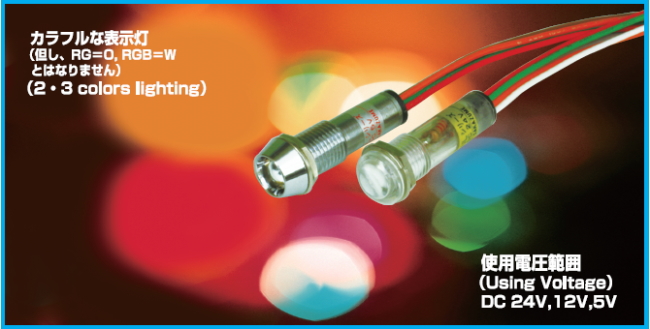

お客様の要求に応えるため当社では2色・3色のカラフルな表示灯をアレンジしました。
しかもDUL型ですから超高輝度の発光色が得られます。
また省スペース設計が可能です。防水・防滴タイプのIP65同等品も用意しております。
|
 |
|
|
2色式表示灯 |
| 2DUL-10JPL形 |
| R, G/W（赤、緑） R, O/W（赤、橙） |
| DC 5V〜60V |
 |
 |
|
| 2DUL-10JPL形 |
| R, G/C（赤、緑） R, O/C（赤、橙） |
| DC 5V〜60V |
 |
|
|
| 2DUL-10ML形 |
R, O/C（赤、橙） R, G/C（赤、緑）
R, O/W（赤、橙） R, G/W（赤、緑） |
| DC.5V〜60V |
 |
 |
|
|
3色式表示灯 |
| 3DUL-10JPL形 |
R, G, O/C（赤、緑、橙）
R, G, B/C（赤、緑、青） |
| DC 5V〜60V |
 |
 |
|
| 3DUL-10JPL形 |
R, G, O/W（赤、緑、橙）
R, G, B/W（赤、緑、青） |
| DC.5V〜60V |
 |
 |
|
| 3DUL-10ML形 |
R,G,O/C（赤,緑,橙） R,G,B/C（赤,緑,青）
R,G,O/W（赤,緑,橙） R,G,B/W（赤,緑青） |
| DC5V〜60V |
 |
 |
|
|
■仕様 |
| 形式名 |
2DUL-10JPL |
2DUL-10ML |
3DUL-10JPL |
3DUL-10ML |
定
格 |
定格電圧 |
DC5V〜60V |
| 定格電流 |
DC3.0〜6.0mA |
| 内臓ランプ |
チップLED |
性
能 |
発光色 |
赤(R), 橙(O), 緑(G) |
赤(R), 橙(O), 緑(G), 青(B) |
| 定電流ﾀﾞｲｵｰﾄﾞ |
チップタイプ |
| ﾂｪﾅｰﾀﾞｲｵｰﾄﾞ |
チップタイプ |
| レンズ色 |
透明、乳白
（標準色別表1による） |
透明、乳白
（標準色別表2による） |
| 内蔵抵抗器 |
チップ抵抗器 |
| 結線方法 |
リード線 UL1007 AWG24 |
| パネル有効締代 |
1mm〜8mm |
1mm〜5mm |
1mm〜8mm |
1mm〜5mm |
| 使用温度範囲 |
-20℃〜+55℃ |
材
質 |
本体 |
真鍮ｸﾛｰﾑﾒｯｷ |
ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 |
真鍮ｸﾛｰﾑﾒｯｷ |
ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 |
| フランジ |
| レンズ |
ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 |
ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 |
|
■標準色別表1（2DULシリーズ） |
■標準色別表2（3DULシリーズ） |
| 記号 |
R,G/C |
R,O/C |
R,G/W |
R,O/W |
| レンズ色 |
透明 |
透明 |
乳白 |
乳白 |
| チップ色 |
透明 |
透明・橙（蛍光体） |
透明 |
透明・橙（蛍光体） |
| 発光色 |
赤・緑 |
赤・橙 |
赤・緑 |
赤・橙 |
|
| 記号 |
R,G,O/C |
R,G,B/C |
R,G,O/W |
R,G,B/W |
| レンズ色 |
透明 |
透明 |
乳白 |
乳白 |
| チップ色 |
透明 |
透明 |
透明 |
透明 |
| 発光色 |
赤・緑・橙 |
赤・緑・青 |
赤・緑・橙 |
赤・緑・青 |
|
■極性表示 |
| 電圧 |
DC5V〜60V |
| プラスコンモン線色 |
白色 |
| マイナス側リード線色 |
発光色（近似色） |
|
■電気的性能 |
充電部--アース間
絶縁耐圧 メタル型 1.8kV 1分間 異常なし
モールド型 2.0kV 1分間 異常なし
絶縁抵抗 500Vメガー 100MΩ以上 |
■御注文に際して |
| 2DUL-10JPL |
R,O/W |
数量 |
形式名
(Basic Type) |
色
(Color) |
(Quantity) |
・IP65仕様の場合（型番の後にIPと付けて下さい）
3DUL-10ML-IP R,G,O/C 数量
|
|
 |
製品についての疑問点など、お気軽にお問合せください |
|
