| 特 長 |
●色覚異常・色弱者対応表示灯です。
色の見え方が一般と異なる色弱者の方々にとっても明確に色を識別可能な製品となります。
|
|
|
|
|
モールドフレームLED表示灯 |
| DBF-10MN形 |
DC24V |
 |
 |
|
| DBF-10HN形 |
DC24V |
 |
 |
|
|
メタルフレームLED表示灯 |
| DBF-10JPN形 |
DC24V |
 |
 |
|
|
■仕様 ★LED表示灯 |
| 型式名 |
DBF-10MN |
DBF-10HN |
DBF-10JPN |
定
格 |
定格電圧 |
DC24V (22〜24V) |
DC24V (22〜24V) |
DC24V (22〜24V) |
| 定格電流 |
赤(R)：DC13.5mA （10〜15mA)
青緑(BG)：DC4.3mA（3.5〜5.0mA) |
| 内臓ランプ |
LED素子 |
性
能 |
発光色 |
赤(Red), 青緑(Blue-Green) |
| レンズ色 |
透明 Clear（標準色別表による） |
| 内蔵抵抗器 |
1/2Wカーボン抵抗器 |
| 結線方法 |
はんだ付け又はタブ＃110タイプ |
| パネル有効締代 |
1mm〜5mm |
1mm〜5mm |
1mm〜8mm |
| 使用温度範囲 |
-20℃〜+55℃ |
材
質 |
本体/フランジ |
ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 |
真鍮ｸﾛｰﾑﾒｯｷ |
| レンズ |
ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 |
|
■標準色別表 |
| 記号 |
R/C |
BG/C |
| レンズ色 |
透明 |
透明 |
| ランプ色 |
透明 |
透明 |
| 発光色 |
赤 |
青緑 |
|

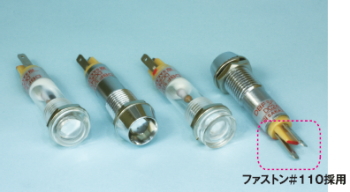

●ファストン（＃110）採用のため取扱い保守が容易となります。 |
■電気的性能 |
充電部--アース間
モールド形 絶縁耐圧 AC2kV 1分間異常なし
メタル形 絶縁耐圧 AC1kV 1分間異常なし
絶縁抵抗 DC500Vメガー 100MΩ以上 |
■御注文に際して |
| DBF-10MN |
DC24V |
R/C |
数量 |
形式名
(Basic Type) |
電圧
(Voltage) |
色
(Color) |
(Quantity) |
|
1.赤色発光色について、通常赤色が発光しているように見えます。
赤色を視認しにくい人が点灯確認の場合は、表示灯の正面よりお願いします。
取り付け位置により点灯確認できない場合があります。
2.青緑色発光色について、LED素子特性上色合いが青に近い色から緑色に近い色になります。
製作時期により違う色合いになります。
3.点灯状態で製品を直視すると目を傷めることがありますので注意して下さい。 |
|
