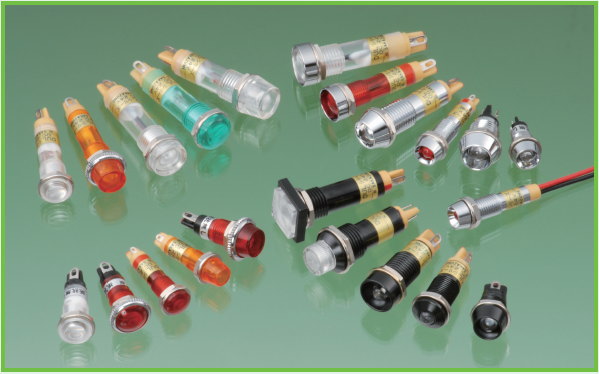

発売当初より大好評を頂いている超高輝度DULシリーズがDC専用フリー電源として大幅にバージョンアップします。
従来通り点灯時と不点灯時の色差を明確に判断するLED表示となります。
また防水・防滴仕様のIPシリーズも取り揃えております。“Sakazume” re-newly developed Free handling of 5VDC〜60VDC operated LED indicator.
You can realize clearly the difference “On and Off” condition even under the sun shinning day light. And also we have your satisfied waterproofing type.
< 新 仕 様 >
1. DC専用フリー電源仕様へ
  DC5V〜DC60Vまでのフリー電源仕様(抵抗無しタイプは除く)
2. 各部品のオールチップ化

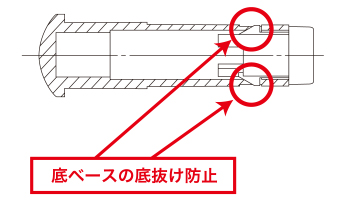

3. 本体に底ベース取付孔を設け、底抜け防止(モールドタイプのみ)
ー 実際の表示灯色は、周囲の明るさや角度そして印刷の関係で多少異なっております。
●All chips for each parts
PDFダウンロード

φ7
メタルフレーム(METAL TYPE)
DUL-7HJ形
抵抗器無し(Without Resistor)
DUL-7HJT
DC5V~DC60V
DUL-7HJTL※
DC5V~DC60V

φ7
モールドフレーム(MOLD TYPE)
DUL-7H形
DC5V~DC60V
DUL-7F
DC5V~DC60V
DUL-7F-②(金具添付)
DC5V~DC60V

■仕様
形式名
Mode
DUL-7HJ DUL-7HJT DUL-7H DUL-7F DUL-7F-② DUL-7HJTL

定格電圧
Using Voltage
LED素子順電圧
赤,橙:2.1V 緑:3.3V
白,青:3.1V
DC5V~DC60V
定格電流
Electric Current
推奨電流5mA
(1.8~6.0mA)
1.8~6.0mA
内臓ランプ
Included Lamp
チップLED(ESD付) チップLED(ESD付)

発光色
Lighting Color
赤(Red), 橙(Orange), 緑(Green), 青(Blue), 白(White) 赤, 橙, 緑, 青
(Red)(Orange)
(Green)(Blue)
レンズ色
Lenz Color
透明(Clear), 赤(Red), 橙(Orange), 緑(Green), 乳白(White)
定電流ダイオード
Current Regalative Diode
- チップタイプ(Chip)
ツェナーダイオード
Zener Diode
- チップタイプ(Chip)
結線方法
Terminal Connector
はんだ付け(Solder terminal) リード線 UL1007 #24
(Lead Wires)
パネル有効締代
Allowable Panel Thickness
1mm~2.5mm 1mm~7mm  1mm~3.5mm 1mm~5mm 1mm~5mm 1mm~7mm
使用温度範囲
Operating Temp.Range
-20℃~+55℃

本体
Material of Body
真鍮クロームメッキ
(Chrome-plated Brass)
ポリカーボネート樹脂
(Polycarbonate)
真鍮クロームメッキ
(Chrome-plated Brass)
フランジ
Material of Flang
レンズ
Material of Llenz
ポリカーボネート樹脂
(Polycarbonate)
- ポリカーボネート樹脂
(Polycarbonate)
内蔵レンズ
Inside Lens
- ポリカーボネート樹脂:透明
(Polycarbonate:Clear)
-
飾り金具
Metal Fittings
- 真鍮クロームメッキ
(7F-2に添付)
-


φ8
モールドフレーム(MOLD TYPE)
DUL-8F
DC5V〜DC60V
DUL-8F-②  DUL-8F-④
(金具添付)   (金具添付)
DC5V~DC60V

φ8
メタルフレーム(METAL TYPE)
DUL-8T
DC5V~DC60V
DUL-8MT
DC5V~DC60V
DUL-8HJ
抵抗器無し(Without Resistor)
DUL-8HJT
DC5V~DC60V

φ8
モールドフレーム(MOLD TYPE)
DUL-8H
DC5V~DC60V
DUL-8H-③(金具添付)
DC5V~DC60V
DUL-8FS  DUL-8FS-②
抵抗器無し   (金具添付)
(Without Resistor)
DUL-8FS-④(金具添付)
抵抗器無し(Without Resistor)
DUL-8HS
抵抗器無し(Without Resistor)
DUL-8HS-③(金具添付)
抵抗器無し(Without Resistor)

■仕様
形式名
Mode
DUL-8F DUL-8F-② DUL-8F-④ DUL-8T

定格電圧
Using Voltage
DC5V~DC60V
定格電流
Electric Current
1.8~6.0mA
内臓ランプ
Included Lamp
チップLED(ESD付)

発光色
Lighting Color
赤(Red), 橙(Orange), 緑(Green), 青(Blue), 白(White)
レンズ色
Lenz Color
透明(Clear), 赤(Red), 橙(Orange), 緑(Green), 青(Blue), 乳白(White) 透明(Clear)
定電流ダイオード
Current Regalative Diode
チップタイプ(Chip)
ツェナーダイオード
Zener Diode
チップタイプ(Chip)
結線方法
Terminal Connector
はんだ付け(Solder terminal)
パネル有効締代
Allowable Panel Thickness
1mm~5mm 1mm~5mm  1mm~4.5mm 1mm~8mm
使用温度範囲
Operating Temp.Range
-20℃~+55℃

本体
Material of Body
ポリカーボネート樹脂
(Polycarbonate)
真鍮クロームメッキ
(Chrome-plated Brass)
フランジ
Material of Flang
レンズ
Material of Llenz
- ポリカーボネート樹脂
(Polycarbonate)
内蔵レンズ
Inside Lens
ポリカーボネート樹脂:透明
(Polycarbonate:Clear)
-
飾り金具
Metal Fittings
- 真鍮クロームメッキ
(8F-②に添付)
真鍮クロームメッキ
(8F-④に添付)
-

形式名
Mode
DUL-8MT DUL-8HJ DUL-8HJT DUL-8H DUL-8H-③

定格電圧
Using Voltage
DC5V~DC60V LED素子順電圧
赤,橙:2.1V 緑:3.3V
白,青:3.1V
DC5V~DC60V
定格電流
Electric Current
1.8~6.0mA 推奨電流5mA
(1.8~6.0mA)
1.8~6.0mA
内臓ランプ
Included Lamp
チップLED(ESD付)

発光色
Lighting Color
赤, 橙, 緑, 青, 白
(Red)(Orange)(Green)
(Blue)(White)
赤(Red),橙(Orange),緑(Green),青(Blue),白(White)
レンズ色
Lenz Color
透明(Clear) 透明, 赤, 橙, 緑, 乳白
(Clear) (Red) (Orange)(Green)(White)
透明, 赤, 橙, 緑, 青, 乳白
(Clear)(Red)(Orange)(Green)(Blue)(White)
定電流ダイオード
Current Regalative Diode
チップタイプ(Chip) - チップタイプ(Chip)
ツェナーダイオード
Zener Diode
チップタイプ(Chip) - チップタイプ(Chip)
結線方法
Terminal Connector
はんだ付け(Solder terminal)
パネル有効締代
Allowable Panel Thickness
1mm~8mm 1mm~1.6mm  1mm~7mm 1mm~5mm 1mm~4.5mm
使用温度範囲
Operating Temp.Range
-20℃~+55℃

本体
Material of Body
真鍮クロームメッキ
(Chrome-plated Brass)
ポリカーボネート樹脂
(Polycarbonate)
フランジ
Material of Flang
レンズ
Material of Llenz
ポリカーボネート樹脂
(Polycarbonate)
-
内蔵レンズ
Inside Lens
- ポリカーボネート樹脂:透明
(Polycarbonate:Clear)
飾り金具
Metal Fittings
- 真鍮クロームメッキ
(8H-③に添付)

形式名
Mode
DUL-8FS DUL-8FS-② DUL-8FS-④ DUL-8HS DUL-8HS-③

定格電圧
Using Voltage
LED素子順電圧
赤,橙:2.1V 緑:3.3V 白,青:3.1V
定格電流
Electric Current
推奨電流5mA(1.8~6.0mA)
内臓ランプ
Included Lamp
チップLED(ESD付)

発光色
Lighting Color
赤(Red),橙(Orange),緑(Green),青(Blue),白(White)
レンズ色
Lenz Color
透明(Clear), 赤(Red), 橙(Orange), 緑(Green), 乳白(White)
定電流ダイオード
Current Regalative Diode
-
ツェナーダイオード
Zener Diode
-
結線方法
Terminal Connector
はんだ付け(Solder terminal)
パネル有効締代
Allowable Panel Thickness
1mm~5mm 1mm~4.5mm  1mm~4mm 1mm~5mm 1mm~4.5mm
使用温度範囲
Operating Temp.Range
-20℃~+55℃

本体
Material of Body
ポリカーボネート樹脂
(Polycarbonate)
フランジ
Material of Flang
レンズ
Material of Llenz
-
内蔵レンズ
Inside Lens
ポリカーボネート樹脂:透明
(Polycarbonate:Clear)
飾り金具
Metal Fittings
- 真鍮クロームメッキ
(8FS-②に添付)
真鍮クロームメッキ
(8FS-④に添付)
- 真鍮クロームメッキ
(8HS-③に添付)


φ9
メタルフレーム(METAL TYPE)
DUL-9T
DC5V~DC60V
DUL-9HJT
DC5V~DC60V
DUL-9HJ形
抵抗器無し(Without Resistor)
DUL-9HJB形
抵抗器無し(Without Resistor)

■仕様
形式名
Mode
DUL-9T DUL-9HJT DUL-9HJ DUL-9HJB

定格電圧
Using Voltage
DC5V~DC60V LED素子順電圧
赤,橙:2.1V 緑:3.3V 白,青:3.1V
定格電流
Electric Current
1.8~6.0mA 推奨電流5mA
(1.8~6.0mA)
内臓ランプ
Included Lamp
チップLED(ESD付)

発光色
Lighting Color
赤(Red), 橙(Orange), 緑(Green), 青(Blue), 白(White)
レンズ色
Lenz Color
透明(Clear) 透明(Clear), 赤(Red), 橙(Orange), 緑(Green),乳白(White)
定電流ダイオード
Current Regalative Diode
チップタイプ(Chip) -
ツェナーダイオード
Zener Diode
チップタイプ(Chip) -
結線方法
Terminal Connector
はんだ付け(Solder terminal)
パネル有効締代
Allowable Panel Thickness
1mm~8mm 1mm~8mm  1mm~3mm 1mm~3mm
使用温度範囲
Operating Temp.Range
-20℃~+55℃

本体
Material of Body
真鍮クロームメッキ
(Chrome-plated Brass)
真鍮黒色カチオン
電着塗装
(Black cation coating)
フランジ
Material of Flang
レンズ
Material of Llenz
ポリカーボネート樹脂
(Polycarbonate)


φ10
メタルフレーム(METAL TYPE)
DUL-10T形
DC5V~DC60V
DUL-10HJT
DC5V~DC60V

φ10
モールドフレーム(MOLD TYPE)
DUL-10M
DC5V~DC60V
DUL-10M-①(金具添付)
DC5V~DC60V
DUL-10M-②(金具添付)
DC5V~DC60V
DUL-10H
DC5V~DC60V
DUL-10H-②(金具添付)
DC5V~DC60V

φ10
メタルフレーム(METAL TYPE)
DUL-10HBT
DC5V~DC60V

φ10
メタルフレーム(METAL TYPE)
DUL-10HJ
抵抗器無し(Without Resistor)

φ10
モールドフレーム(MOLD TYPE)
DUL-10BH
DC5V~DC60V

■仕様
形式名
Mode
DUL-10T DUL-10HJT DUL-10M DUL-10M-① DUL-10M-②

定格電圧
Using Voltage
DC5V~DC60V
定格電流
Electric Current
1.8~6.0mA
内臓ランプ
Included Lamp
チップLED(ESD付)

発光色
Lighting Color
赤(Red),橙(Orange),緑(Green),青(Blue),白(White)
レンズ色
Lenz Color
透明(Clear) 透明, 赤, 橙, 緑, 乳白
(Clear)(Red)(Orange)
(Green)(White)
透明(Clear), 赤(Red), 橙(Orange),
緑(Green), 青(Blue), 乳白(White)
定電流ダイオード
Current Regalative Diode
チップタイプ(Chip)
ツェナーダイオード
Zener Diode
チップタイプ(Chip)
結線方法
Terminal Connector
はんだ付け(Solder terminal)
パネル有効締代
Allowable Panel Thickness
1mm~8mm 1mm~8mm  1mm~5mm 1mm~5mm 1mm~5mm
使用温度範囲
Operating Temp.Range
-20℃~+55℃

本体
Material of Body
真鍮クロームメッキ
(Chrome-plated Brass)
ポリカーボネート樹脂
(Polycarbonate)
フランジ
Material of Flang
レンズ
Material of Llenz
ポリカーボネート樹脂
(Polycarbonate)
-
内蔵レンズ
Inside Lens
- ポリカーボネート樹脂:透明
(Polycarbonate:Clear)
飾り金具
Metal Fittings
- 真鍮クロームメッキ
(10M-①に添付)
真鍮クロームメッキ
(10M-②に添付)

形式名
Mode
DUL-10H DUL-10H-② DUL-10BH DUL-10HBT DUL-10HJ

定格電圧
Using Voltage
DC5V~DC60V LED素子順電圧
赤,橙:2.1V 緑:3.3V
白,青:3.1V
定格電流
Electric Current
1.8~6.0mA 推奨電流5mA
(1.8~6.0mA)
内臓ランプ
Included Lamp
チップLED(ESD付)

発光色
Lighting Color
赤(Red),橙(Orange),緑(Green),青(Blue),白(White)
レンズ色
Lenz Color
透明(Clear), 赤(Red),橙(Orange),
緑(Green), 乳白(White)
透明(Clear) 透明, 赤, 橙, 緑, 乳白
(Clear)(Red)(Orange)
(Green)(White)
定電流ダイオード
Current Regalative Diode
チップタイプ(Chip) -
ツェナーダイオード
Zener Diode
チップタイプ(Chip) -
結線方法
Terminal Connector
はんだ付け(Solder terminal)
パネル有効締代
Allowable Panel Thickness
1mm~5mm 1mm~4.5mm  1mm~5mm 1mm~10mm 1mm~5mm
使用温度範囲
Operating Temp.Range
-20℃~+55℃

本体
Material of Body
ポリカーボネート樹脂
(Polycarbonate)
ポリカーボネート樹脂
(黒色)
(Polycarbonate Black)
真鍮クロームメッキ
(Chrome-plated Brass)
フランジ
Material of Flang
レンズ
Material of Llenz
- ポリカーボネート樹脂
(Polycarbonate)
内蔵レンズ
Inside Lens
ポリカーボネート樹脂:透明
(Polycarbonate:Clear)
-
飾り金具
Metal Fittings
- 真鍮クロームメッキ
(10H-②に添付)
-



■電気的性能(Electric Characteristics) 充電部 - アース間
*DULシリーズ(抵抗器無し) *DULシリーズ(DC5V~DC60V)
メタル形
Metal Type
絶縁耐圧 AC1kV 1分間 異常なし
Die-Erctric Strength:AC1kV 1Minute
モールド形
Mold Type
絶縁耐圧 AC2kV 1分間 異常なし
Die-Erctric Strength:AC2kV 1Minute
絶縁抵抗 DC500Vメガー 100MΩ以上
Insulating Resistance:DC500V 100MΩ
メタル形
Metal Type
絶縁耐圧 AC1kV 1分間 異常なし
Die-Erctric Strength:AC1kV 1Minute
モールド形
Mold Type
絶縁耐圧 AC2kV 1分間 異常なし
Die-Erctric Strength:AC2kV 1Minute
絶縁抵抗 DC500Vメガー 100MΩ以上
Insulating Resistance:DC500V 100MΩ
Ordering Information

■標準識別 (DULシリーズ)
(DUL-7H/DUL-7F/DUL-8F/DUL-8H/DUL-8FS/DUL-8HS/DUL-10M/DUL-10H/DUL-10BH)
記号 R/C G/C O/C W/C B/C R/R G/G O/O W/W ※B/B
本体色
Body Color
透明
Clear
透明
Clear
透明
Clear
透明
Clear
透明
Clear

Red

Green

Orange
乳白
White

Blue
内蔵レンズ色
Inside Lens Color
透明
Clear
透明
Clear
透明
Clear
透明
Clear
透明
Clear
透明
Clear
透明
Clear
透明
Clear
透明
Clear
透明
Clear
発光色
Lighting Color

Red

Green

Orange

White

Blue

Red

Green

Orange

White

Blue
チップ色
Chip Color
透明
Clear
透明
Clear
透明
Clear
黄色
(蛍光体)
Yellow
透明
Clear
透明
Clear
透明
Clear
透明
Clear
黄色
(蛍光体)
Yellow
透明
Clear
※B/B は DUL-8F・DUL-8H・DUL-10M のみ製作可

(DUL-7HJ/DUL-7HJT/DUL-7HJTL/DUL-8HJ/DUL-8HJT/DUL-9HJT/DUL-9HJ/DUL-9HJB/DUL-10HJT/DUL-10HJ)
記号 R/C G/C O/C W/C B/C R/R G/G O/O W/W ※1 R/W ※1 G/W
本体色
Body Color
透明
Clear
透明
Clear
透明
Clear
透明
Clear
透明
Clear

Red

Green

Orange
乳白
White
乳白
White
乳白
White
発光色
Lighting Color

Red

Green

Orange

White

Blue

Red

Green

Orange

White

Red

Green
チップ色
Chip Color
透明
Clear
透明
Clear
透明
Clear
黄色
(蛍光体)
Yellow
透明
Clear
透明
Clear
透明
Clear
透明
Clear
黄色
(蛍光体)
Yellow
透明
Clear
透明
Clear
※1. DUL-7HJTL のみとなります。

(DUL-8T/DUL-8MT/DUL-9T/DUL-10T/DUL-10HBT)
記号 R/C G/C O/C W/C B/C
本体色
Body Color
透明
Clear
透明
Clear
透明
Clear
透明
Clear
透明
Clear
発光色
Lighting Color

Red

Green

Orange

White

Blue
チップ色
Chip Color
透明
Clear
透明
Clear
透明
Clear
黄色
(蛍光体)
Yellow
透明
Clear
※DUL-7HJTLのみ当面は素子タイプ(DC5V, 12V, 24V品)となり、その後チップへ移行。

■極性表示(Polanity)
はんだ付けタイプ(Solder Terminal)
電 圧
Voltage
抵抗器無し
Without Resistor
DC5V~DC60V
プラス側(+)
Anode
赤マーカー
Red mark

■底ベース取付孔による底抜け防止についてはP13を参照下さい。


PDFダウンロード

製品についての疑問点など、お気軽にお問合せください
