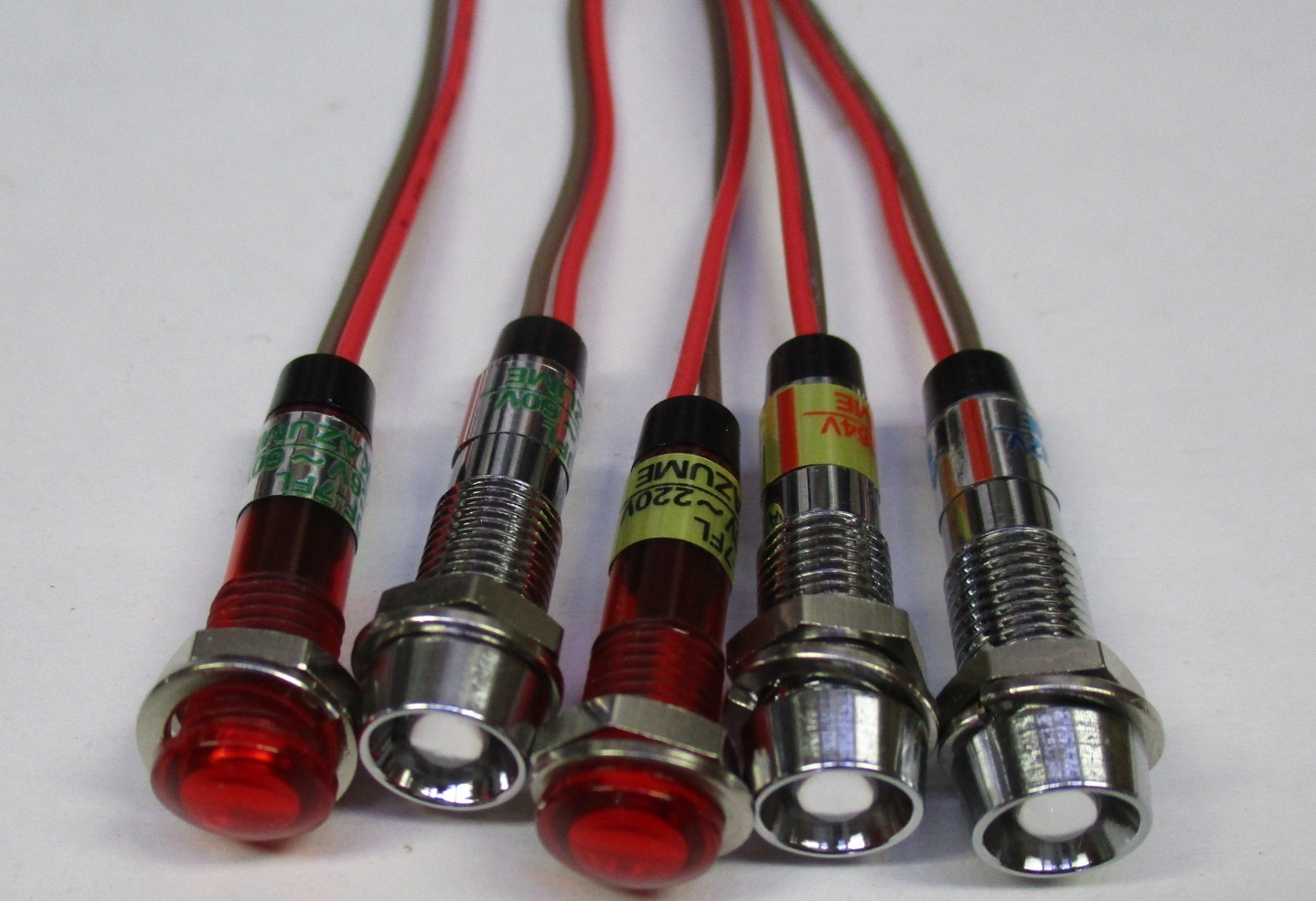

7φ製品における、新シリーズの誕生です。
主なラインナップはAC/DC両対応となるDOFシリーズ、100V、200Vで使用可能なDAシリーズ、100V～200Vの範囲で使用できるDFシリーズ等です。この7φシリーズの誕生により、トランスレスにより製品の小型化への対応が可能となります。 |
  |
|
|
|
| DA-7JPL形 |
| AC/DC.100V, AC/DC200V |
 |
 |
|
|
|
| DA-7F形 |
| AC/DC.100V, AC/DC200V |
 |
 |
|
| DA-7F-②形 |
| AC/DC.100V, AC/DC200V |
 |
 |
|
| DA-7HJT形 |
| AC/DC.100V, AC/DC200V |
 |
 |
|
|
|
|
|

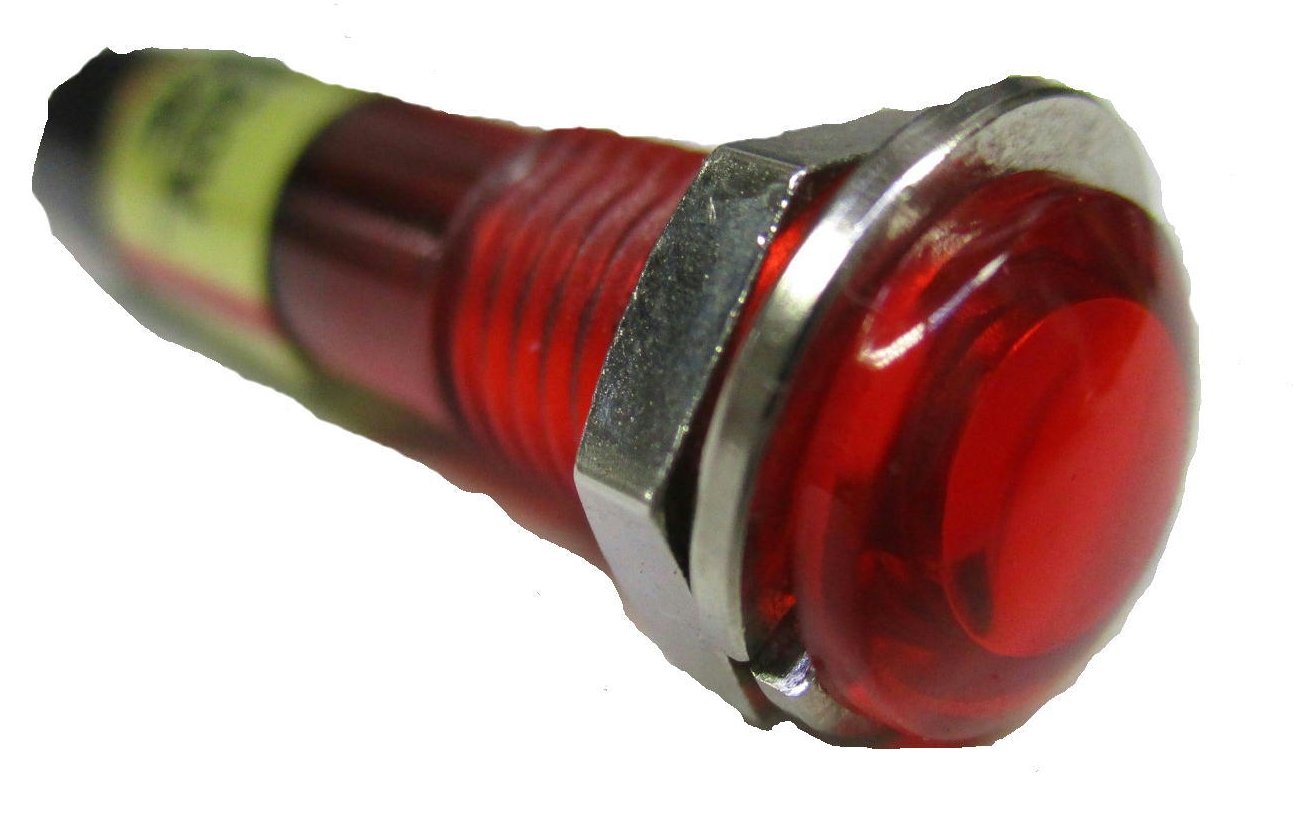

| DF-7FL形 |
| AC/DC.100V～AC/DC.200V |
 |
 |
|

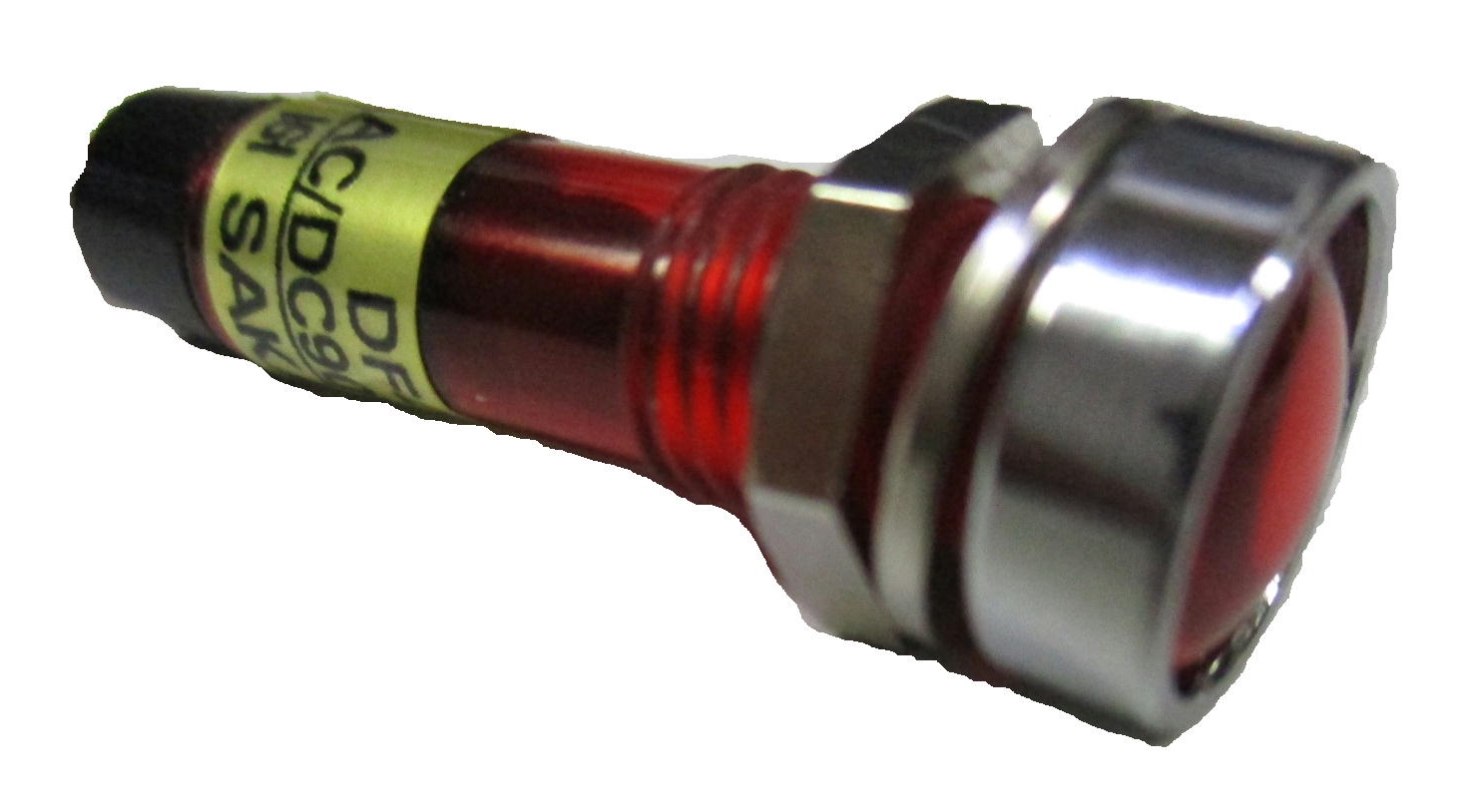

| DF-7FL-②形 |
| AC/DC.100V～AC/DC.200V |
 |
 |
|
|
|
| DOF-7FL形 |
| AC/DC6V～AC/DC60V |
 |
 |
|
| DOF-7FL-②形 |
| AC/DC6V～AC/DC60V |
 |
 |
|
| DOF-7JPL形 |
| AC/DC6V～AC/DC60V |
 |
 |
|
|
■仕様
DAシリーズ(はんだ端子) |
| 形式名 |
DA-7F |
DA-7F-② |
DA-7HJT |
定
格 |
定格電圧 |
AC/DC100V(AC90～132V）、AC/DC200V（AC180V～264V） |
| 定格電流 |
1.0～2.5mA |
| 内臓ランプ |
チップLED |
性
能 |
発光色 |
赤(R), 橙(O), 緑(G), 白(W) |
| レンズ色 |
赤、橙、緑、乳白（標準色別表DAシリーズによる） |
透明（標準色別表DAシリーズによる）
赤、橙、緑、乳白（標準色別表DAシリーズによる） |
| ﾌﾞﾘｯｼﾞﾀﾞｲｵｰﾄﾞ |
チップタイプ |
| ﾂｪﾅｰﾀﾞｲｵｰﾄﾞ |
チップタイプ |
| 内蔵抵抗器 |
チップ抵抗器 |
| 結線方法 |
はんだ端子 |
| パネル有効締代 |
1mm～5mm |
1mm～4.5mm |
1mm～7mm |
| 使用温度範囲 |
-20℃～+55℃ |
材
質 |
本体/フランジ |
ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 |
真鍮ｸﾛｰﾑﾒｯｷ |
| レンズ |
ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 |
| 飾り金具 |
- |
真鍮ｸﾛｰﾑﾒｯｷ（添付） |
- |
注意：本製品の仕様について、予告なしに変更することがあります。
Note:For imporovement parpose, thespecifications sre subject to change without advance notice.
|
|
DAシリーズ(リード線) |
| 形式名 |
DA-7JPL |
定
格 |
定格電圧
Using voltage |
AC/DC100V(AC/DC90V～132V). AC/DC200V(AC/DC180V～264V) |
定格電流
Electric Current |
1.0～2.5mA |
内臓ランプ
Included Lamp |
チップLED（ESD) |
性
能 |
発光色
Lighting Color |
赤(R), 橙(O), 緑(G), 青(B), 白(W) |
レンズ色
Lens Color |
透明（標準色別表DAシリーズによる）
赤、橙、緑、乳白（標準色別表DAシリーズによる） |
ﾌﾞﾘｯｼﾞﾀﾞｲｵｰﾄ
Bridge Circuitﾞ |
チップタイプ(Chip) |
ﾂｪﾅｰﾀﾞｲｵｰﾄﾞ
Zener Diode |
チップタイプ(Chip) |
内蔵抵抗器
Inside Resistor |
チップ抵抗器(Flat Chip Resistor) |
結線方法
Terminal Connector |
リード線(Lead Wires)：UL1430 AWG24 |
パネル有効締代
Allowable Panerl Thickness |
1mm～7mm |
使用温度範囲
Operating Temp.Range |
-20℃～+55℃ |
材
質 |
本体
Materiai of Body/
フランジ
Materiai of Flange |
真鍮ｸﾛｰﾑﾒｯｷ
(Chrome-plated Brass) |
レンズ
Materiai of Lens |
ポリカーボネート樹脂：乳白
(Polycarbonate:White) |
注意：本製品の仕様について、予告なしに変更することがあります。
Note:For imporovement parpose, thespecifications sre subject to change without advance notice.
|
|
DFシリーズ |
| 形式名 |
DF-7FL |
DF-7FL② |
定
格 |
定格電圧 |
AC/DC100V～AC/DC200V ±10% |
| 定格電流 |
1.0mA～2.0mA |
| 内臓ランプ |
チップタイプLED |
性
能 |
発光色 |
赤(R), 橙(O), 緑(G), 白(W) |
| 定電流ﾀﾞｲｵｰﾄﾞ |
チップタイプ |
| ﾂｪﾅｰﾀﾞｲｵｰﾄﾞ |
チップタイプ |
| 内蔵抵抗器 |
チップ抵抗器 |
| 結線方法 |
リード線 UL1430 AWG24 |
| パネル有効締代 |
1mm～5mm |
1mm～4.5mm |
| 使用温度範囲 |
-20℃～+55℃ |
材
質 |
本体/フランジ |
ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 |
| レンズ |
| 飾り金具 |
- |
真鍮ｸﾛｰﾑﾒｯｷ
（添付） |
注意：本製品の仕様について、予告なしに変更することがあります。
Note:For imporovement parpose, thespecifications sre subject to change without advance notice.
|
DOFシリーズ |
| 形式名 |
DOF-7FL |
DOF-7JPL |
定
格 |
定格電圧 |
AC/DC6V～AC/DC60V |
| 定格電流 |
2.0～6.0mA |
| 内臓ランプ |
チップLED |
性
能 |
発光色 |
赤(R), 緑(G), 橙(O), 白(W) |
| ﾌﾞﾘｯｼﾞﾀﾞｲｵｰﾄﾞ |
チップタイプ |
| 定電流ﾀﾞｲｵｰﾄﾞ |
チップタイプ |
| リード線 |
UL1007 AWG24 |
| パネル有効締代 |
1mm～5mm |
1mm～7mm |
| 使用温度範囲 |
-20℃～+55℃ |
材
質 |
本体 |
ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 |
真鍮ｸﾛｰﾑﾒｯｷ |
| フランジ |
注意：本製品の仕様について、予告なしに変更することがあります。
Note:For imporovement parpose, thespecifications sre subject to change without advance notice.
|
| |
■電気的性能(Electric Characteristics) 充電部 - アース間 |
|
＊DAシリーズ |
＊DOFシリーズ |
メタル形
Metal Type |
絶縁耐圧 AC1.8ｋV 1分間 異常なし
Die-Erctric Strength:AC1.8kV 1Minute |
モールド形
Mold Type |
絶縁耐圧 AC2ｋV 1分間 異常なし
Die-Erctric Strength:AC2kV 1Minute
絶縁抵抗 DC500Vメガー 100MΩ以上
Insulating Resistance:DC500V 100MΩ
|
|
メタル形
Metal Type |
絶縁耐圧 AC1.8ｋV 1分間 異常なし
Die-Erctric Strength:AC1.8kV 1Minute |
モールド形
Mold Type |
絶縁耐圧 AC2ｋV 1分間 異常なし
Die-Erctric Strength:AC2kV 1Minute
絶縁抵抗 DC500Vメガー 100MΩ以上
Insulating Resistance:DC500V 100MΩ
|
|
＊DFシリーズ |
メタル形
Metal Type |
絶縁耐圧 AC1.8ｋV 1分間 異常なし
Die-Erctric Strength:AC1.8kV 1Minute
絶縁抵抗 DC500Vメガー 100MΩ以上
Insulating Resistance:DC500V 100MΩ |
|
■標準識別
|
（DA シリーズ）
| 記号 |
R |
G |
O |
W |
本体色
(モールド品のみ)
Body Color |
赤 |
緑 |
橙 |
白 |
レンズ色
Lens Color |
透明 |
透明 |
透明 |
透明 |
発光色
Lighting Color |
赤 |
緑 |
橙 |
白 |
チップ色
Chip Color |
透明 |
透明 |
橙
(蛍光体) |
黄
(蛍光体) |
|
（DF シリーズ）
| 記号 |
R |
G |
O |
W |
本体色
Body Color |
赤 |
緑 |
橙 |
白 |
レンズ色
Lens Color |
透明 |
透明 |
透明 |
透明 |
発光色
Lighting Color |
赤 |
緑 |
橙 |
白 |
チップ色
Chip Color |
透明 |
透明 |
橙
(蛍光体) |
黄
(蛍光体) |
|
（DOF シリーズ）
| 記号 |
R |
G |
O |
W |
本体色
(モールド品のみ)
Body Color |
赤 |
緑 |
橙 |
白 |
レンズ色
Lens Color |
透明 |
透明 |
透明 |
透明 |
発光色
Lighting Color |
赤 |
緑 |
橙 |
白 |
チップ色
Chip Color |
透明 |
透明 |
橙
(蛍光体) |
黄
(蛍光体) |
|
| |
■極性表示（Polanity)
リード線タイプ（Lead Wires) |
（DF シリーズ）
電 圧
Voltage |
AC/DC100V～AC/DC200V |
リード線色
Coler Lead Wires |
発光色（近似色）
Lighting Coler |
|
（DA シリーズ）
電 圧
Voltage |
AC/DC100V～AC/DC200V |
リード線色
Coler Lead Wires |
発光色（近似色）
Lighting Coler |
|
（DOF シリーズ）
電 圧
Voltage |
AC/DC6V～AC/DC60V |
リード線色
Coler Lead Wires |
発光色（近似色）
Lighting Coler |
リード線色
Coler Lead Wires |
茶色
Brown Coler |
|
|
