New!!7Φ製品
"7φシリーズ"新登場 |
AC/DC駆動電源に直接接続可能なLED表示灯の登場です。
電圧のフリー化のため、電圧変動の激しい所でもLED特性が変化せず安全にご使用いただけます。 |
 |
|
|
|
|
≪抵抗器内蔵≫φ7LED表示灯 (モールドフレーム MOLD TYPE） |
|

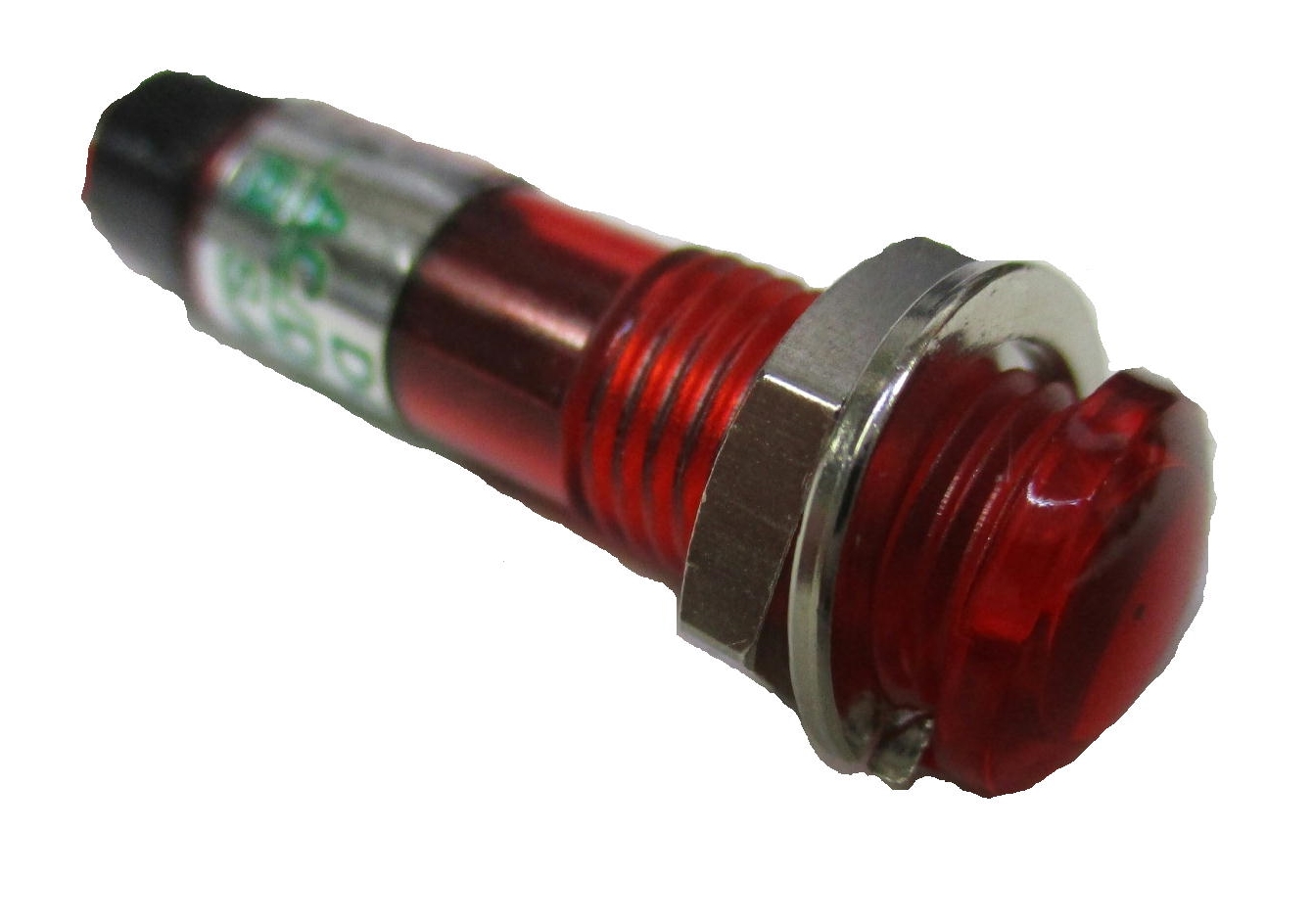

| DOF-7FL形 |
| AC/DC6V～AC/DC60V |
 |
 |
|

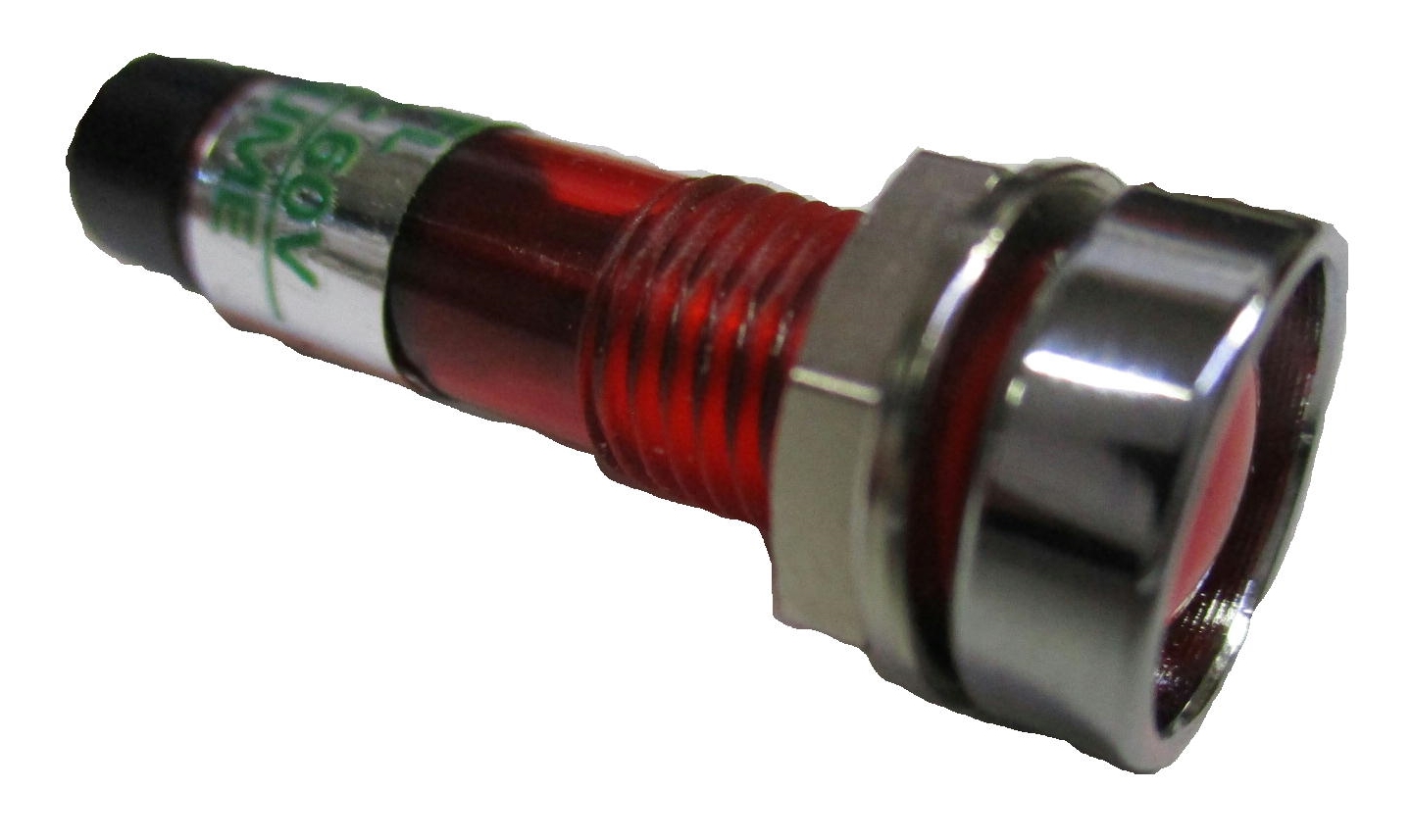

| DOF-7FL-②形 |
| AC/DC6V～AC/DC60V |
 |
 |
|
|
|
|
≪抵抗器内蔵≫φ7LED表示灯 (メタルフレーム MOLD TYPE） |
|

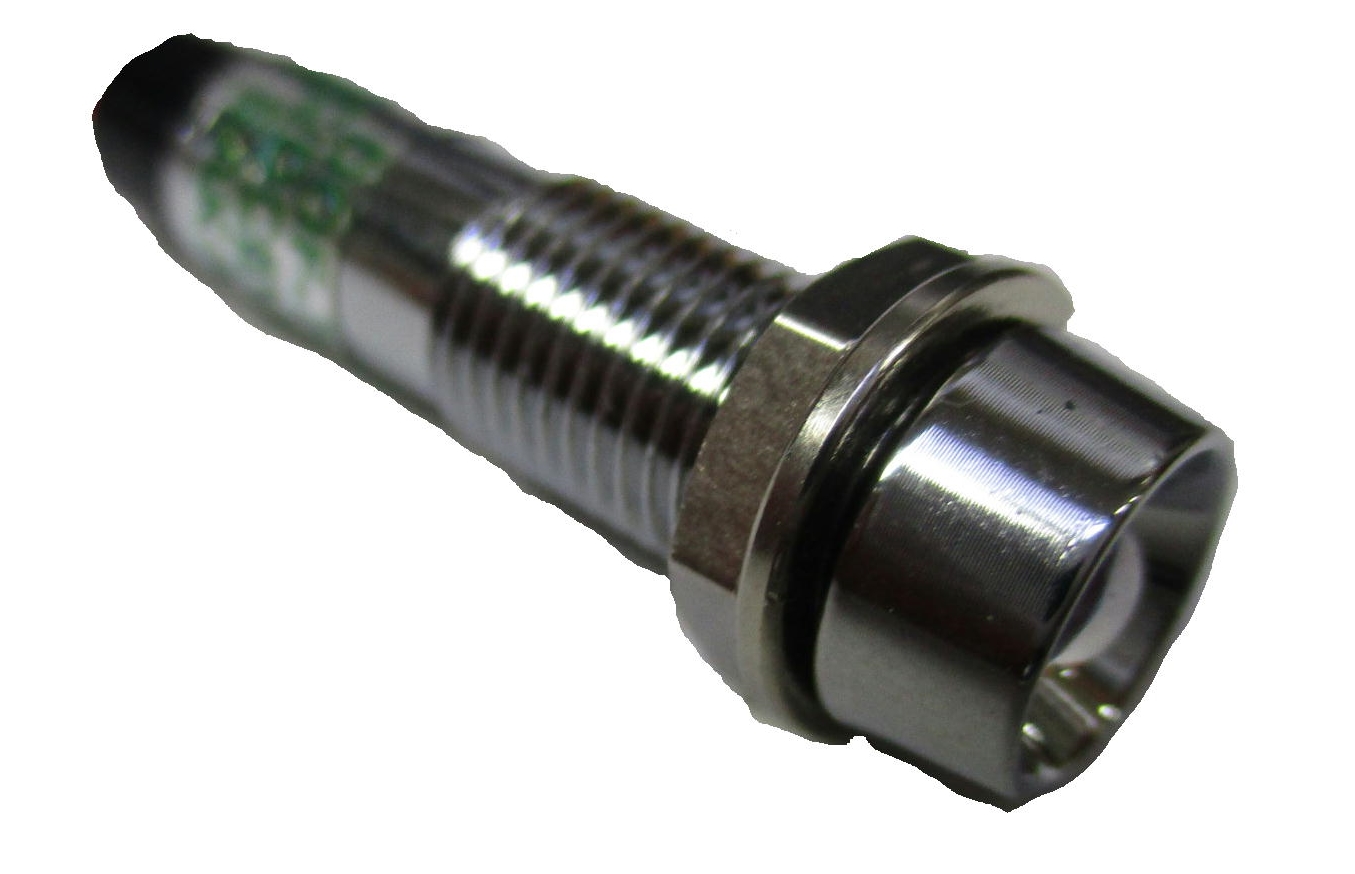

| DOF-7JPL形 |
| AC/DC6V～AC/DC60V |
 |
 |
|
|
|
|
モールドフレームLED表示灯 (MOLD TYPE） |
|
| DOF-8FL形 |
AC/DC6V～AC/DC60V |
 |
 |
|
| DOF-8HL形 |
AC/DC6V～AC/DC60V |
 |
 |
|
|
|
|
メタルフレームLED表示灯 (METAL TYPE） |
|
| DOF-8JPL形 |
AC/DC6V～
AC/DC60V |
 |
 |
|
|
|
|
| DOF-10ML形 |
AC/DC6V～
AC/DC60V |
 |
 |
|
|
| DOF-10JPL形 |
AC/DC6V～
AC/DC60V |
 |
 |
|
|
| |
■仕様 |
| 形式名 |
DOF-7FL |
DOF-7JPL |
DOF-8FL |
DOF-8HL |
DOF-8JPL |
DOF-10JPL |
DOF-10ML |
定
格 |
定格電圧 |
AC/DC6V～AC/DC60V |
| 定格電流 |
2.0～6.0mA |
| 内臓ランプ |
チップLED |
性
能 |
発光色 |
赤(R), 緑(G), 橙(O), 白(W) |
赤(R), 緑(G), 橙(O), 白(W), 青(B) |
| ﾌﾞﾘｯｼﾞﾀﾞｲｵｰﾄﾞ |
チップタイプ |
| 定電流ﾀﾞｲｵｰﾄﾞ |
チップタイプ |
| リード線 |
UL1007 AWG24 |
| パネル有効締代 |
1mm～5mm |
1mm～7mm |
1mm～5mm |
1mm～8mm |
1mm～5mm |
| 使用温度範囲 |
-20℃～+55℃ |
材
質 |
本体 |
ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 |
真鍮ｸﾛｰﾑﾒｯｷ |
ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 |
真鍮ｸﾛｰﾑﾒｯｷ |
ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 |
| フランジ |
|
■標準色別表
（DOF-7JPL,DOF-8JPL,DOF-10JPL形) |
■標準色別表
（DOF-7FL形,DOF-8FL形,DOF-8HL形,DOF-10ML形) |
| 記号 |
R |
G |
O |
W |
B |
| レンズ色 |
透明 |
透明 |
透明 |
透明 |
透明 |
| 発光色 |
赤 |
緑 |
橙 |
白 |
青 |
| チップ色 |
透明 |
透明 |
橙
(蛍光体) |
黄
(蛍光体) |
透明 |
|
| 記号 |
R |
G |
O |
W |
B |
| レンズ色 |
赤 |
緑 |
橙 |
乳白 |
青 |
| 発光色 |
赤 |
緑 |
橙 |
白 |
青 |
| チップ色 |
透明 |
透明 |
橙
(蛍光体) |
黄
(蛍光体) |
透明 |
|
■電気的性能 |
充電部--アース間
絶縁耐圧 メタルタイプ 1.8kV 1分間 異常なし
モールドタイプ 2.0kV 1分間 異常なし
絶縁抵抗 500Vメガー 100MΩ以上 |
■御注文に際して |
| DOF-10JPL |
|
R |
数量 |
形式名
(Basic Type) |
|
色
(Color) |
(Quantity) |
|
|
