| 特 長 |

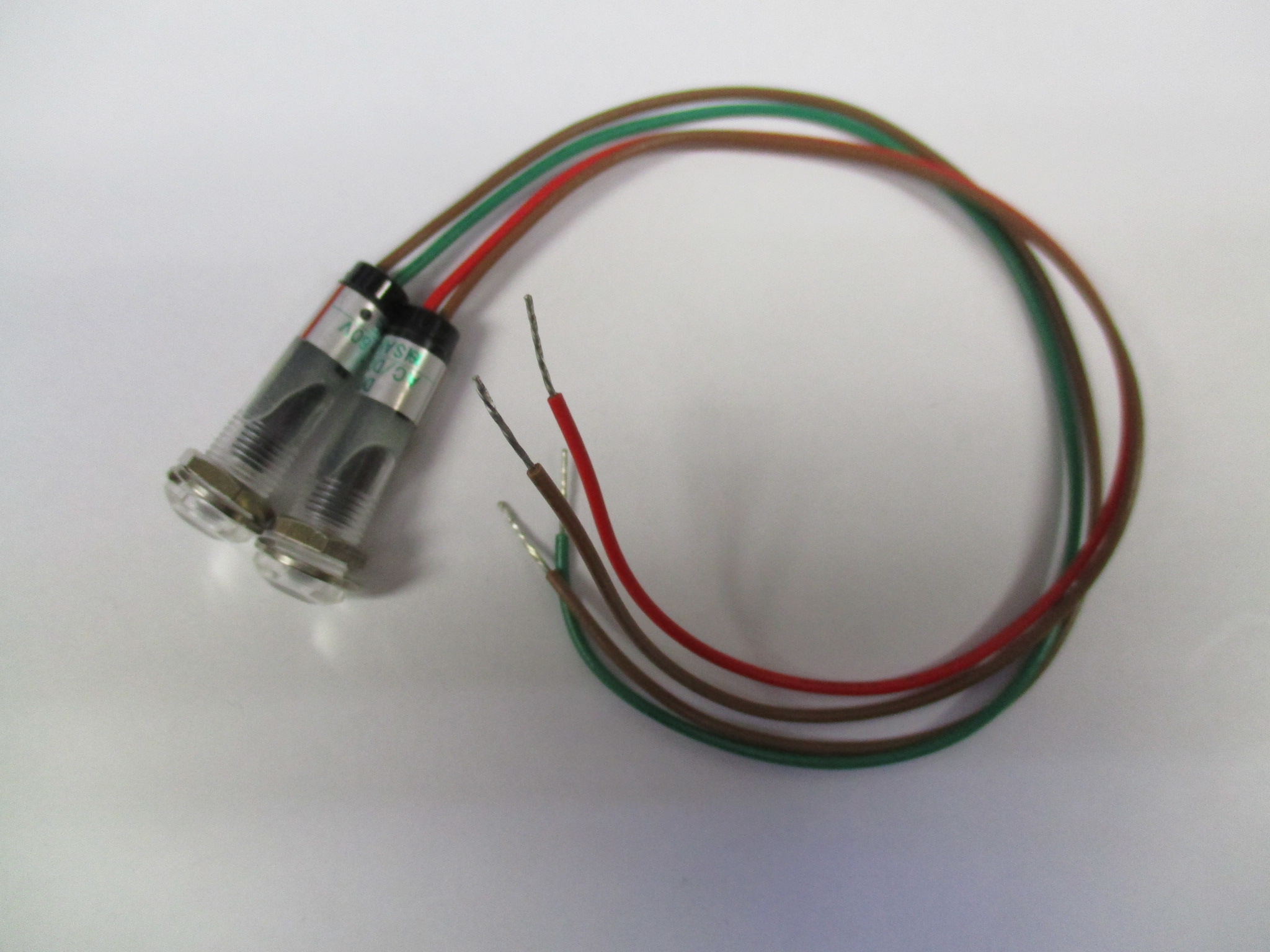

太陽光下での優れた視認性を実現する超高輝度LED表示灯IP67の登場です。
完全な防塵性能。微細な塵も侵入しない製品で、一時的な水没に対する防水性能。具体的には、水深1メートルに30分間浸しても影響を受けない特徴があります。
IP67製品は工業環境など、過酷な条件下での使用も可能となり、幅広い用途での使用が可能となり、これまでの表面部のみ対応していたIP65以上のLED表示灯となります |
| 保護等級 | 防塵 |
| 0 | 無保護 |
| 1 | 直径50mm以上の外来固形物の侵入に対して保護されている。 |
| 2 | 直径12.5mm以上の外来固形物の侵入に対して保護されている。 |
| 3 | 直径2.5mm以上の外来固形物の侵入に対して保護されている。 |
| 4 | 直径1.0mm以上の外来固形物の侵入に対して保護されている。 |
| 5 | ［防じん形］粉塵が内部に侵入する事を防止する。若干の粉塵の侵入があっても正常な運転を阻害しない。 |
| 6 | ［耐じん形］粉塵が内部に侵入しない。 |
|
| 保護等級 | 防水 |
| 0 | 無保護 |
| 1 | 滴水試験装置にて鉛直滴下を10分間散水する。 |
| 2 | 滴水試験装置にて15°傾けて設置し、10分間(各方向2.5分間)散水する。 |
| 3 | 各散水孔当り0.07?/minで鉛直方向から両側に60°までの角度で10分間散水する。 |
| 4 | 各散水孔当り0.07?/minであらゆる方向から10分間散水する。 |
| 5 | 放出部ノズル径φ6.3、12.5?/minであらゆる方向から外皮表面積1㎡当り1分間のべ少なくとも3分間以上散水する。 |
| 6 | 放出部ノズル径φ12.5、100?/minであらゆる方向から外皮表面積1㎡当り1分間のべ少なくとも3分間以上散水する。 |
| 7 | 水深1mに30分間水没する。 |
| 8 | IPX7より厳しい条件下で継続的に水中に沈めても有害な影響を受けない。 |
|
 |
表1
| 製品シリーズ |
推奨締付トルク |
| φ7～φ8 |
0.4N・m |
| φ9～φ10 |
0.6N・m |
|
|
 |
●製品は防水・防塵（IP67)となっております。
●取付け場所は、平坦で表面にざらつきや傷、ばり、ゴミ、油分等のない場所に取り付けて下さい。
●取付けは、防水パッキン（IPパッキン)、スプリングワッシャー、ナットを左図（参考）のように取り付け、防水パッキンの曲がりやねじれ等に注意し、ナットを表1にあるトルクにて締め付けて下さい。トルクが強すぎたり、弱すぎたりしますと、防水の効果が得られない場合があります。 |
|
 |
■IP67製品一覧表 |
| 形式 |
φシリーズ |
締付トルク |
形式 |
φシリーズ |
締付トルク |
| DUL-10M IP6･7 |
φ10 |
0.6（N・m） |
DUL-10H IP6･7 |
φ10 |
0.6（N・m） |
|
| ※IP67製品は全てリード線タイプになり、受注生産となります。 |
■IP67相当製品一覧表 |
| 形式 |
φシリーズ |
締付トルク |
形式 |
φシリーズ |
締付トルク |
| DUL-7HJT IP6･7 |
φ7 |
0.4（N・m） |
DA-7FL IP6･7 |
φ7 |
0.4（N・m） |
| DUL-7H IP6･7 |
φ7 |
0.4（N・m） |
DA-8FL IP6･7 |
φ8 |
0.4（N・m） |
| DUL-7F IP6･7 |
φ7 |
0.4（N・m） |
DA-8JPL IP6･7 |
φ8 |
0.4（N・m） |
| DUL-8HJT IP6･7 |
φ9 |
0.6（N・m） |
DF-8FL IP6･7 |
φ8 |
0.4（N・m） |
| DUL-8F IP6･7 |
φ9 |
0.6（N・m） |
DF-8JPL IP6･7 |
φ8 |
0.4（N・m） |
| DUL-8H IP6･7 |
φ9 |
0.6（N・m） |
DF-10ML IP6･7 |
φ10 |
0.6（N・m） |
| DUL-10HJT IP6･7 |
φ10 |
0.6（N・m） |
DF-10JPL IP6･7 |
φ10 |
0.6（N・m） |
| DUL-10BH IP6･7 |
φ10 |
0.6（N・m） |
DW-10ML IP6･7 |
φ10 |
0.4（N・m） |
| 2DUL-10ML IP6･7 |
φ10 |
0.6（N・m） |
2DW-10ML IP6･7 |
φ10 |
0.4（N・m） |
| 2DUL-10JPL IP6･7 |
φ10 |
0.6（N・m） |
2DW-10JPL IP6･7 |
φ10 |
0.6（N・m） |
| 3DUL-10ML IP6･7 |
φ10 |
0.6（N・m） |
DUL-8FS IP6･7 |
φ8 |
0.4（N・m） |
| 3DUL-10JPL IP6･7 |
φ10 |
0.6（N・m） |
DUL-8HS IP6･7 |
φ8 |
0.4（N・m） |
|
| ※IP67相当品製品は全てリード線タイプになり、受注生産品となります。 |
 |
