ご好評を頂いておりましたAC100V、200V用電源に直接接続可能なLEDランプのリニューアルバージョンとして、超高輝度照光、そして電圧フリーを実現しました。
従来どおり低発熱、長寿命で、しかもトランス無しですから省スペース設計が可能となります。
|
特 長 |
1. 電圧フリー化(海外電圧にも対応可能
AC100V : (AC100V〜AC120V±10%)
AC200V : (AC200V〜AC230V±10%)
2. 低発熱・長寿命・そして超高輝度照光!
3. 赤・緑・橙・青・白の5種類の発光色!
4. (E-10, T-10) (E-12, T-13) (E-12, T-20) (BA9S, T-10)の4揃え! |
 |
|

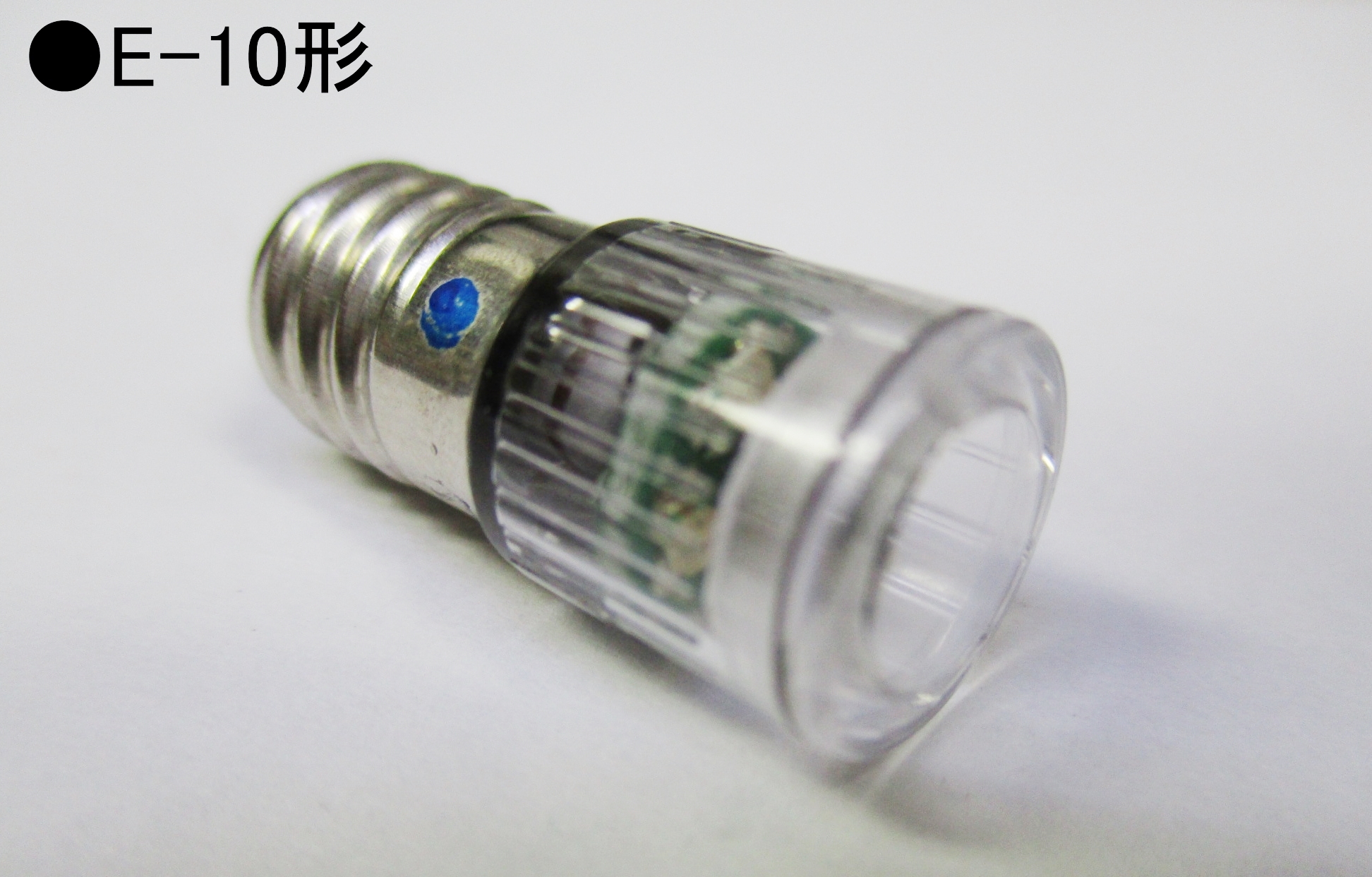

≪抵抗器内蔵型≫E-10使用、ランプ交換形LED表示灯 |
|
DO8-16HKJ/DO8-16HKJB |
文字彫刻板挿入式 |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-16HHJ/DO8-16HHJB |
文字彫刻板挿入式 |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-16HMJ/DO8-16HMJB |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-B6NK |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-B6H |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-B6M |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
|
●文字記名方法(DO8-16HHJ, 16HKJ):参考 |
 |
1.フィルム記名
レンズと文字記名板の愛第二フィルムを挿入。
ネガ又はポジフィルム。
2.文字彫刻
文字記名板に表面刻字しレンズに挿入。
3.透明ポリカーボネート面に刻字します。 |
|
●使用ランプ |
●端子カバー PLC-B5 |
 |
 |
■仕様 |
形式名 |
DO8-16HMJ(B) |
DO8-16HHJ(B) |
DO8-16HKJ(B) |
DO8-B6NK |
DO8-B6H |
DO8-B6M |
定
格 |
定格電圧 |
AC100V(AC100〜120V±10%、AC200V(AC200V〜230V±10%)
AC/DC100V(AC/DC100V〜120V) |
定格電流 |
AC100V〜AC120V=2.5〜8.0mA、AC200V〜AC230V=2.5〜5.0mA、
AC/DC100V〜120V=2.5〜8.0mA |
内臓ランプ |
AC100V〜AC120V=DUL-120E、AC200V〜AC230V=DUL-230E、
AC/DC100V〜120V=DUL-120ADE |
性
能 |
文字記名 |
不可 |
記名板に彫刻又はフィルム挿入 |
レンズ表面に彫刻 |
不可 |
発光色 |
赤(R), 緑(G), 橙(O), 白(W), 青(B) |
レンズ色 |
赤(R), 緑(G), 橙(O), 白(W), 青(B), 透明(Clear) |
結線方法 |
M2.6×セムスネジ |
パネル有効締代 |
1mm〜10mm |
1mm〜8mm |
1mm〜10mm |
使用温度範囲 |
-20℃〜+50℃ |
材
質 |
フランジ |
真鍮、カチオン電着又はクロームメッキ |
亜鉛ダイキャスト、黒クロム又はクロームメッキ |
真鍮、クロームメッキ |
本体 |
PBT樹脂、黒色 |
レンズ |
ポリカーボネート樹脂 |
文字記名板 |
- |
透明ポリカーボネート片面乳白色 |
- |
|
■標準色別 |
記号 |
LED発光色 |
レンズ色 |
R/R |
赤 |
赤 |
G/G |
緑 |
緑 |
W/W |
白 |
白 |
O/O |
橙 |
橙 |
O/W |
橙 |
白 |
B/B |
青 |
青 |
|
■御注文に際して ●AC専用(ご注文の場合) |
DO8-B6M |
AC 200V |
R/ |
|
R |
数量 |
形式名
(Basic Type) |
電圧
(Voltage) |
LED発光色
(Color) |
|
レンズ色 |
(Quantity) |
※AC/DC(ご注文の場合)
DO8-B6M |
AC/DC 100V |
G/ |
|
G |
数量 |
形式名
(Basic Type) |
電圧
(Voltage) |
LED発光色
(Color) |
|
レンズ色 |
(Quantity) |
|
|
|

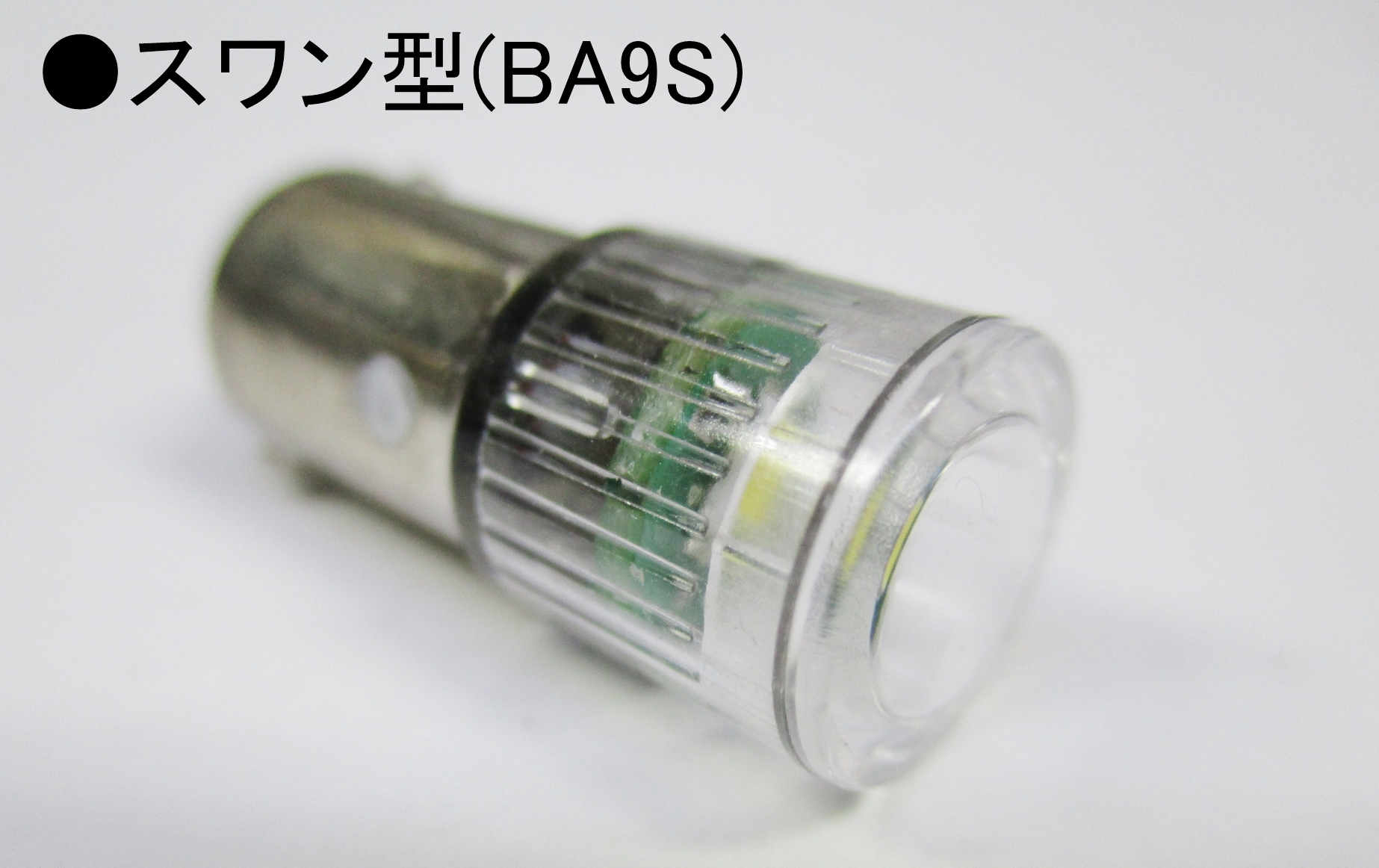

≪抵抗器内蔵型≫for BA9S. スワン形使用、ランプ交換形LED表示灯 |
|
DO8-16HKJS/DO8-16HKJBS |
文字彫刻板挿入式 |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-16HHJS/DO8-16HHJBS |
文字彫刻板挿入式 |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-16HMJS/DO8-16HMJBS |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-B6NKS |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-B6HS |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-B6MS |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
|
●使用ランプ |
●端子カバー PLC-B5 |
・DUL-120S, -230S
・DUL-120ADS
 |
 |
■仕様 |
形式名 |
DO8-16HMJ(B)S |
DO8-16HHJ(B)S |
DO8-16HKJ(B)S |
DO8-B6NKS |
DO8-B6HS |
DO8-B6MS |
定
格 |
定格電圧 |
AC100V(AC100〜120V±10%、AC200V(AC200V〜230V±10%)
AC/DC100V(AC/DC100V〜120V±10%) |
定格電流 |
AC100V〜AC120V=2.5〜8.0mA、AC200V〜AC230V=2.5〜5.0mA、
AC/DC100V〜120V=2.5〜8mA |
内臓ランプ |
AC100V〜AC120V=DUL-120S、AC200V〜AC230V=DUL-230S、
AC/DC100V〜120V=DUL-120ADS |
性
能 |
文字記名 |
不可 |
記名板に彫刻又はフィルム挿入 |
レンズ表面に彫刻 |
不可 |
発光色 |
赤(R), 緑(G), 橙(O), 白(W), 青(B) |
レンズ色 |
赤(R), 緑(G), 橙(O), 白(W), 青(B), 透明(Clear) |
結線方法 |
ハンダ付け及び差込式タブ #110 |
パネル有効締代 |
1mm〜10mm |
1mm〜8mm |
1mm〜10mm |
使用温度範囲 |
-20℃〜+50℃ |
材
質 |
フランジ |
真鍮、カチオン電着又はクロームメッキ |
亜鉛ダイキャスト、黒クロム又はクロームメッキ |
真鍮、クロームメッキ |
本体 |
PBT樹脂、黒色 |
レンズ |
ポリカーボネート樹脂 |
文字記名板 |
- |
透明ポリカーボネート片面乳白色 |
- |
|
■標準色別 |
記号 |
LED発光色 |
レンズ色 |
R/R |
赤 |
赤 |
G/G |
緑 |
緑 |
W/W |
白 |
白 |
O/O |
橙 |
橙 |
O/W |
橙 |
白 |
B/B |
青 |
青 |
|
■御注文に際して ※AC/DCご注文の場合 |
DO8-16HHJ |
B |
|
S |
AC/DC 100V |
G/ |
|
G |
数量 |
形式名
(Basic Type) |
フランジ色 |
|
スワン形 |
電圧
(Voltage) |
LED発光色
(Color) |
|
レンズ色 |
(Quantity) |
|
|
|
≪抵抗器内蔵型≫E-10使用、ランプ交換形LED表示灯 |
|
DO8-22MP |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-22HP |
文字彫刻可 |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-22KP |
文字彫刻可 |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
|
|
≪抵抗器内蔵型≫for BA9S. スワン形使用、ランプ交換型LED表示灯 |
|
DO8-22MPS |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-22HPS |
文字彫刻可 |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-22KPS |
文字彫刻可 |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
|
●端子カバー PLS-B5 |
 |
■仕様 |
形式名 |
DO8-22MP |
DO8-22HP |
DO8-22KP |
DO8-22MPS |
DO8-22HPS |
DO8-22KPS |
定
格 |
定格電圧 |
AC100V(AC100〜120V±10%、AC200V(AC200V〜230V±10%)
AC/DC100V(AC/DC100V〜120V±10%) |
定格電流 |
AC100V〜AC120V=2.5〜8.0mA、AC200V〜AC230V=2.5〜5.0mA、
AC/DC100V〜120V=2.5〜8.0mA |
内臓ランプ |
AC100V〜AC120V=DUL-120E
AC200V〜AC230V=DUL-230E、
AC/DC100V〜120V=DUL-120ADE |
AC100V〜AC120V=DUL-120S
AC200V〜AC230V=DUL-230S、
AC/DC100V〜120V=DUL-120ADS |
性
能 |
文字記名 |
不可 |
記名板に彫刻又はフィルム挿入 |
不可 |
記名板に彫刻又はフィルム挿入 |
発光色 |
赤(R), 緑(G), 橙(O), 白(W), 青(B) |
レンズ色 |
赤(R), 緑(G), 橙(O), 白(W), 青(B), 透明(Clear) |
結線方法 |
M2.6×セムスネジ |
ハンダ付け及び差込式タブ #110 |
パネル有効締代 |
1mm〜10mm |
1mm〜10mm |
使用温度範囲 |
-20℃〜+50℃ |
材
質 |
フランジ |
ポリカーボネート樹脂 |
本体 |
PBT樹脂、黒色 |
レンズ |
ポリカーボネート樹脂 |
文字記名板 |
- |
透明ポリカーボネート片面乳白色 |
- |
透明ポリカーボネート片面乳白色 |
|
■標準色別 |
記号 |
LED発光色 |
レンズ色 |
R/R |
赤 |
赤 |
G/G |
緑 |
緑 |
W/W |
白 |
白 |
O/O |
橙 |
橙 |
O/W |
橙 |
白 |
B/B |
青 |
青 |
|
■御注文に際して ●AC専用(ご注文の場合) |
DO8-22MP |
AC 100V |
R/ |
|
R |
数量 |
形式名
(Basic Type) |
電圧
(Voltage) |
LED発光色
(Color) |
|
レンズ色 |
(Quantity) |
※AC/DC(ご注文の場合)
DO8-22MP |
AC/DC 100V |
O/ |
|
W |
数量 |
形式名
(Basic Type) |
電圧
(Voltage) |
LED発光色
(Color) |
|
レンズ色 |
(Quantity) |
|
|
|

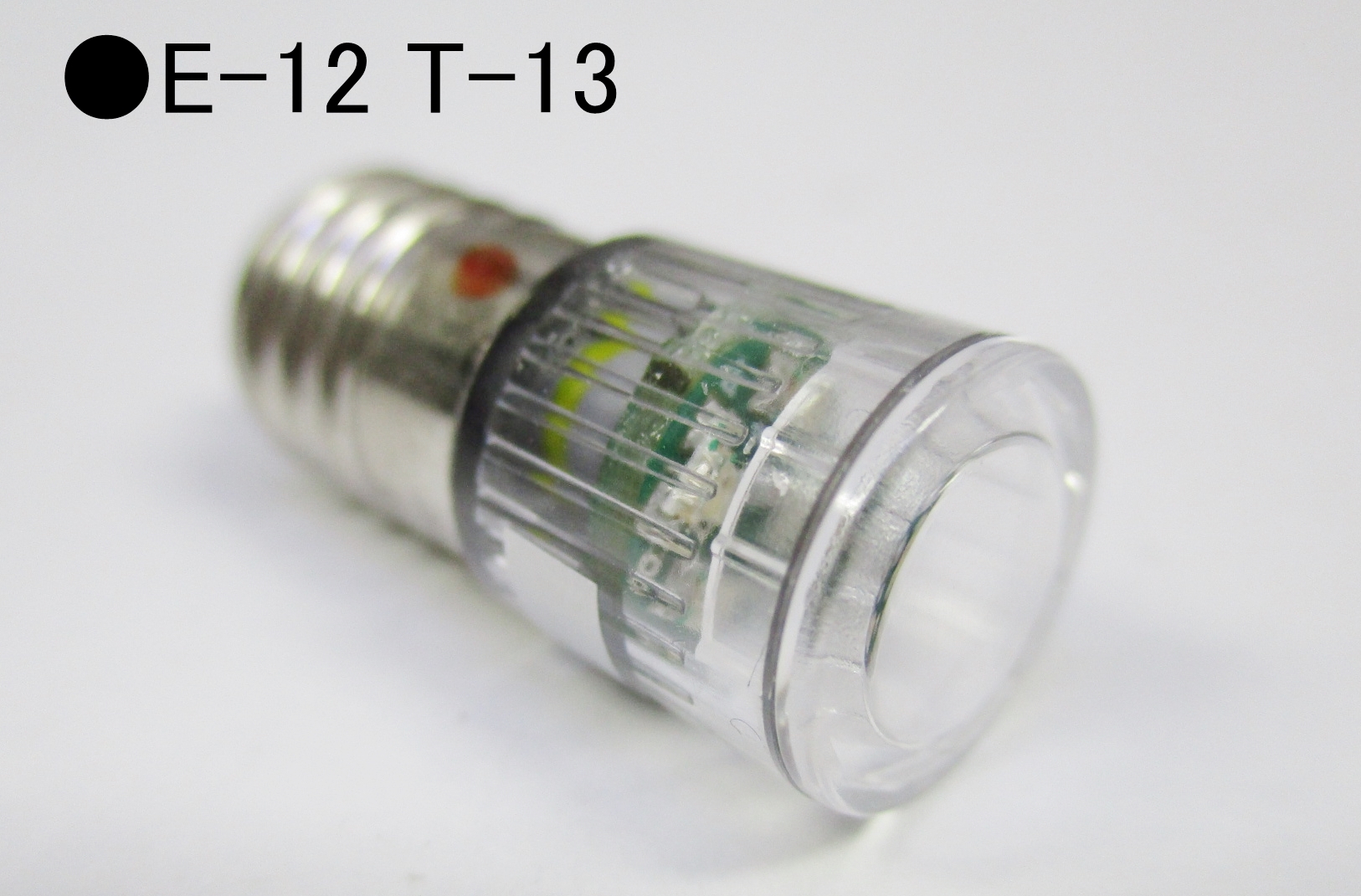

≪抵抗器内蔵型≫for E-12, T-13. ランプ交換形LED表示灯 |
|
DO8-BKS
DO8-BKSB(黒枠) |
文字彫刻可 |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
DO8-BMS/DO8-BHS |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
|
|
≪抵抗器内蔵型≫for E-12, T-13. ランプ交換形LED表示灯 |
|
DO8-B4DS |
AC100V(AC100V〜120V)
AC200V(AC200V〜230V)
AC/DC100V(AC/DC100V〜120V) |
 |
 |
|
|
●使用ランプ |
・DUL120E T-13, -230E T-13
 |
■仕様 |
形式名 |
DO8-BKS |
DO8-BKSB |
DO8-BHS |
DO8-BMS |
DO8-B4DS |
定
格 |
定格電圧 |
AC100V(AC100〜120V±10%、AC200V(AC200V〜230V±10%)
AC/DC100V(AC/DC100V〜120V±10%) |
定格電流 |
AC100V〜AC120V=2.5〜8.0mA、AC200V〜AC230V=2.5〜5.0mA、
AC/DC100V〜120V=2.5〜8.0mA |
内臓ランプ |
AC100V〜AC120V=DUL-120E T-13、AC200V〜AC230V=DUL-230E T-13、
AC/DC100V〜120V=DUL-120ADE T-13 |
性
能 |
文字記名 |
記名板に彫刻又はフィルム挿入 |
不可 |
発光色 |
赤(R), 緑(G), 橙(O), 白(W), 青(B) |
レンズ色 |
赤(R), 緑(G), 橙(O), 白(W), 青(B), 透明(Clear) |
結線方法 |
M3ナット、M3×6ビス |
パネル有効締代 |
1mm〜5mm |
1mm〜7mm |
1mm〜4mm |
使用温度範囲 |
-20℃〜+50℃ |
材
質 |
フランジ |
ABS樹脂 |
真鍮クロームメッキ |
亜鉛ダイキャスト |
本体 |
PBT樹脂、黒色 |
レンズ |
ポリカーボネート樹脂 |
文字記名板 |
透明ポリカーボネート片面乳白色 |
- |
|
■標準色別 |
記号 |
LED発光色 |
レンズ色 |
R/R |
赤 |
赤 |
G/G |
緑 |
緑 |
W/W |
白 |
白 |
O/O |
橙 |
橙 |
O/W |
橙 |
白 |
B/B |
青 |
青 |
|
■電気的性能 |
充電部--アース間
絶縁耐圧 2kV 1分間 異常なし
絶縁抵抗 500Vメガー 100MΩ以上 |
■御注文に際して ●AC専用(ご注文の場合) |
DO8-B4DS |
AC 100V |
O/ |
|
W |
数量 |
形式名
(Basic Type) |
電圧
(Voltage) |
LED発光色
(Color) |
|
レンズ色 |
(Quantity) |
※AC/DC(ご注文の場合)
DO8-B4DS |
AC/DC 200V |
O/ |
|
W |
数量 |
形式名
(Basic Type) |
電圧
(Voltage) |
LED発光色
(Color) |
|
レンズ色 |
(Quantity) |
|
|
|
≪抵抗器内蔵≫for E-12, T-20. ランプ交換形LED表示灯 |
|
DO8-B4D形 |
AC/DC 100V, AC 200V |
 |
 |
|
DO8-B4M形 |
AC/DC 100V, AC 200V |
 |
 |
|
DO8-B2D形 |
AC/DC 100V, AC 200V |
 |
 |
|
|

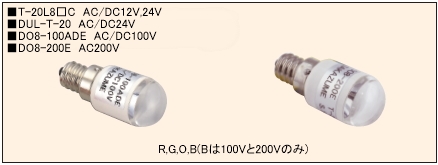

●使用ランプ |
 |
■仕様 |
形式名 |
DO8-B4D形 |
DO8-B4M形 |
DO8-B2D形 |
定
格 |
定格電圧 |
AC/DC 100V, AC200V |
定格電流 |
AC/DC 100V=5mA(3mA〜6mA), AC200V=5mA(4mA〜7mA) |
性
能 |
レンズ色 |
赤(R), 緑(G), 白(W), 橙(O), 青(B) |
結線 |
M3ナット及びM3×6ビス |
周囲温度 |
-20℃〜+50℃ |
材
質 |
レンズ |
ポリカーボネート樹脂 |
本体ケース |
亜鉛ダイキャスト、クロームメッキ |
PBT, 黒 |
フランジ |
亜鉛ダイキャスト、クロームメッキ |
ABS樹脂クロームメッキ |
|
■電気的性能 |
充電部--アース間
絶縁耐圧 2kV 1分間 異常なし
絶縁抵抗 500Vメガー 100MΩ以上 |
■御注文に際して ●AC専用(ご注文の場合) |
DO8-B4D |
AC 200V |
R/ |
|
R |
数量 |
形式名
(Basic Type) |
電圧
(Voltage) |
LED発光色
(Color) |
|
レンズ色 |
(Quantity) |
※AC/DC(ご注文の場合)
DO8-B4D |
AC/DC 100V |
O/ |
|
W |
数量 |
形式名
(Basic Type) |
電圧
(Voltage) |
LED発光色
(Color) |
|
レンズ色 |
(Quantity) |
|
|
