New!!7Φ製品 "7φシリーズ(リード線、はんだ端子)"新登場 |
特 長 |
1. AC/DC.100V,AC/DC200V用電源にダイレクト接続!
2. 使用電圧・電流
AC/DC. 100V(AC90V〜AC132Vまで使用可能)
AC/DC. 200V(AC180V〜AC264Vまで使用可能)
電流値 1.0mA〜2.5mA
3. 低発熱・長寿命そして高輝度照光!
4. 赤・緑・橙・青・白の5種類の発光色! |
 |
|
|
≪抵抗器内蔵≫φ7LED表示灯(はんだ端子) (モールドフレーム MOLD TYPE) |
|

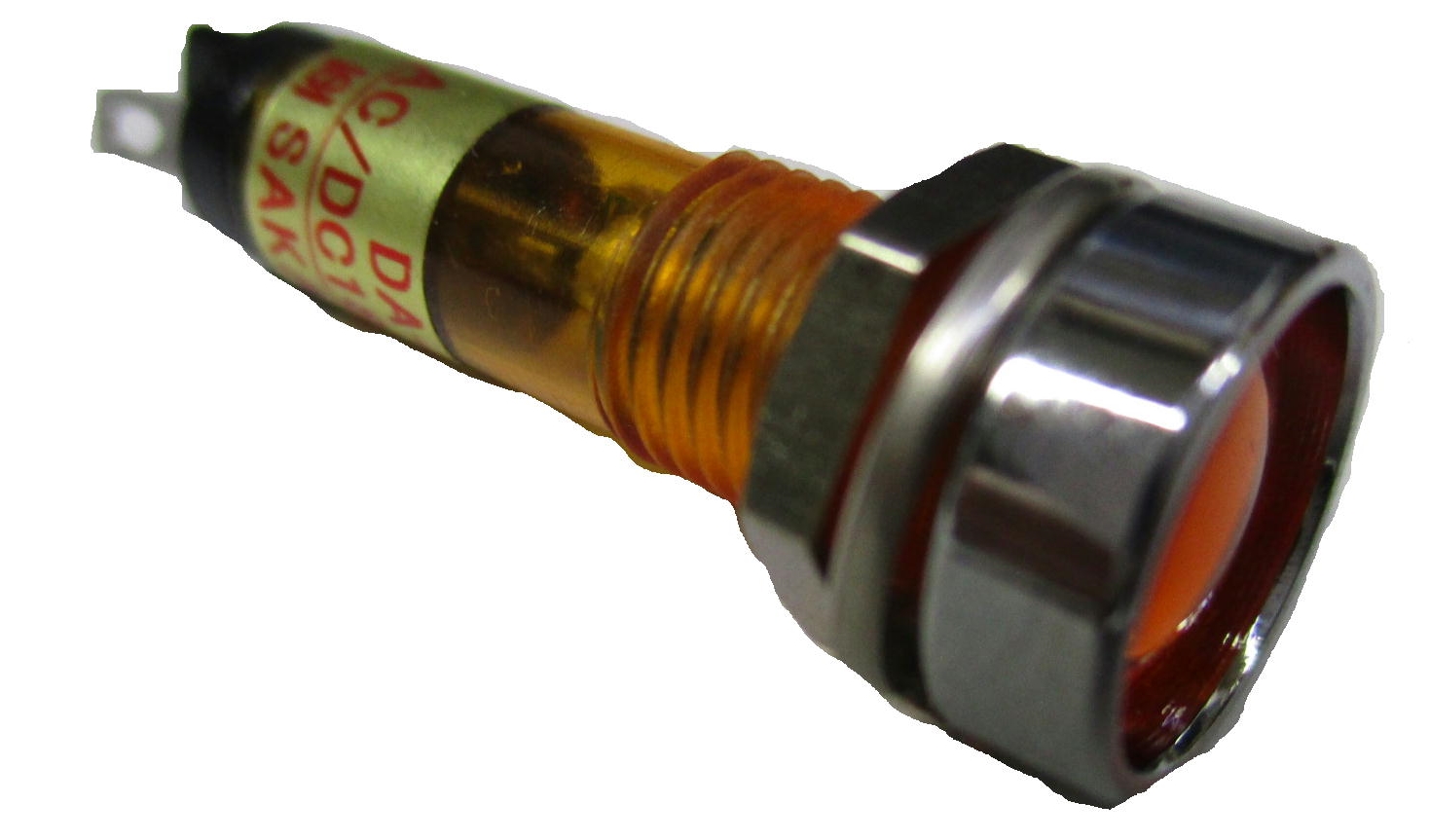

DA-7F形 |
AC/DC.100V, AC/DC200V |
 |
 |
|
DA-7F-A形 |
AC/DC.100V, AC/DC200V |
 |
 |
|
|
|
≪抵抗器内蔵≫φ7LED表示灯(はんだ端子) (メタルフレーム MOLD TYPE) |
|

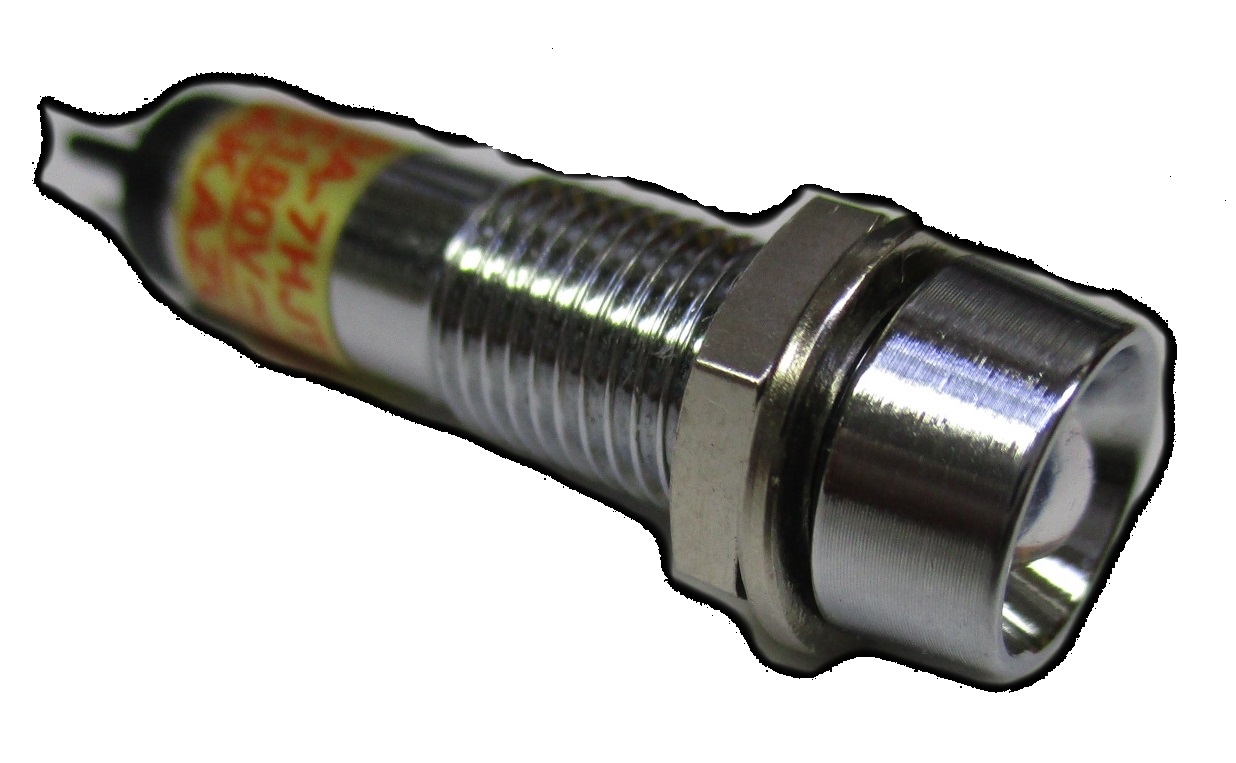

DA-7HJT形 |
AC/DC.100V, AC/DC200V |
 |
 |
|
|
|
≪抵抗器内蔵≫φ7LED表示灯 (モールドフレーム MOLD TYPE) |
|

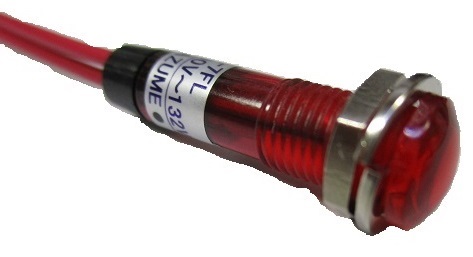

DA-7FL形 |
AC/DC.100V, AC/DC200V |
 |
 |
|
DA-7FL-A形 |
AC/DC.100V, AC/DC200V |
 |
 |
|
|
|
≪抵抗器内蔵≫φ7LED表示灯 (メタルフレーム MOLD TYPE) |
|

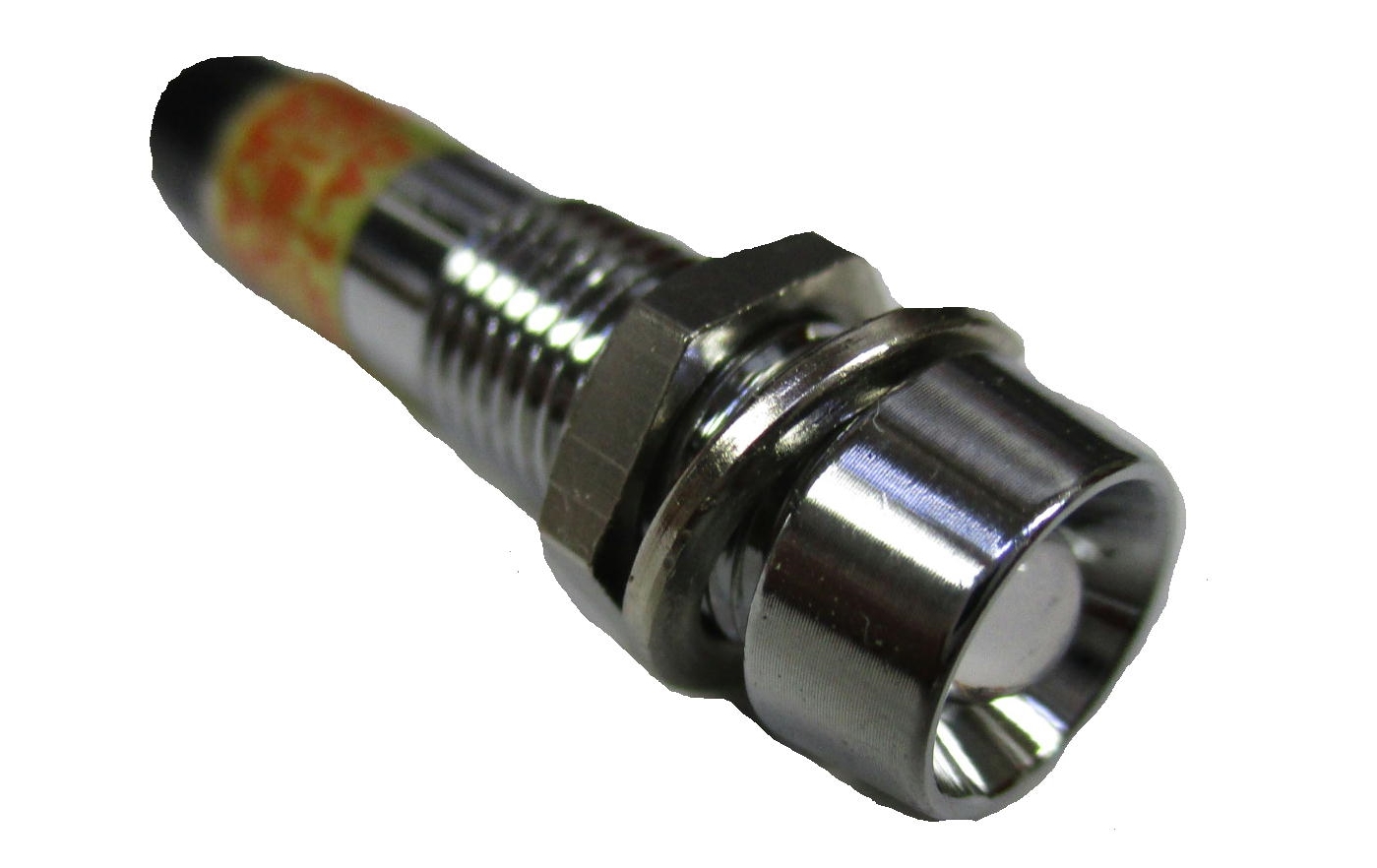

DA-7JPL形 |
AC/DC.100V, AC/DC200V |
 |
 |
|
|
|
≪抵抗器内蔵≫モールドフレームLED表示灯 (モールドフレーム MOLD TYPE) |
|
DA-8FL形 / DA-8FL-A形 |
AC/DC.100V, AC/DC200V |
 |
 |
|
DA-8FL-C形 |
AC/DC.100V, AC/DC200V |
 |
 |
|
|
|
メタルフレームLED表示灯 (METAL TYPE) |
|
DA-8JPL形 |
AC/DC.100V,AC/DC 200V |
 |
 |
|
|
|
≪抵抗器内蔵≫モールドフレームLED表示灯 (MOLD TYPE) |
|
DA-10TPL形 |
AC/DC.100V, AC/DC200V |
 |
 |
|
DA-10TPBL形 |
AC/DC.100V, AC/DC200V |
 |
 |
|
DA-10MPL形/
DA-10MPBL形 |
AC/DC.100V, AC/DC200V |
 |
 |
|
DA-10ML形 |
AC/DC.100V,AC/DC 200V |
 |
 |
|
DA-10ML-@形 |
AC/DC.100V, AC/DC200V |
 |
 |
|
|
|
|
メタルフレームLED表示灯 (METAL TYPE) |
|
DA-10JPL |
AC/DC 100V,AC/DC 200V |
 |
 |
|
|
■仕様 |
形式名 |
DA-7F |
DA-7F-A |
DA-7HJT |
定
格 |
定格電圧 |
AC/DC100V(AC90〜132V)、AC/DC200V(AC180V〜264V) |
定格電流 |
1.0〜2.5mA |
内臓ランプ |
チップLED |
性
能 |
発光色 |
赤(R), 橙(O), 緑(G), 白(W) |
レンズ色 |
赤、橙、緑、乳白(標準色別表2による) |
透明(標準色別表1による) 赤、橙、緑、乳白(標準色別表2による) |
ブリッジダイオード |
チップタイプ |
ツェナーダイオード |
チップタイプ |
内蔵抵抗器 |
チップ抵抗器 |
結線方法 |
はんだ端子 |
パネル有効締代 |
1mm〜5mm |
1mm〜4.5mm |
1mm〜7mm |
使用温度範囲 |
-20℃〜+55℃ |
材
質 |
本体/フランジ |
ポリカーボネート樹脂 |
真鍮クロームメッキ |
レンズ |
ポリカーボネート樹脂 |
飾り金具 |
- |
真鍮クロームメッキ(添付) |
- |
形式名 |
DA-7FL |
DA-7FL-A |
DA-7JPL |
DA-8FL |
DA-8FL-A
DA-8FL-C |
DA-8JPL |
DA-10TPL
DA-10MPL |
DA-10TPBL
DA-10MPBL |
定
格 |
定格電圧 |
AC/DC100V(AC90〜132V)、AC/DC200V(AC180V〜264V) |
定格電流 |
1.0〜2.5mA |
内臓ランプ |
チップLED |
性
能 |
発光色 |
赤(R), 橙(O), 緑(G), 青(B), 白(W) |
レンズ色 |
赤、橙、緑、青※、乳白
(標準色別表2による) |
透明
(標準色別表1による)
赤、橙、緑、乳白
(標準色別表2による) |
赤、橙、緑、青、乳白
(標準色別表2による) |
透明
(標準色別表1による) |
赤、橙、緑、青、乳白
(標準色別表2による) |
ブリッジダイオード |
チップタイプ |
ツェナーダイオード |
チップタイプ |
内蔵抵抗器 |
チップ抵抗器 |
結線方法 |
リード線 UL1430 AWG24 |
パネル有効締代 |
1mm〜5mm |
1mm〜4.5mm |
1mm〜7mm |
1mm〜5mm |
1mm〜8mm |
使用温度範囲 |
-20℃〜+55℃ |
材
質 |
本体/フランジ |
ポリカーボネート樹脂 |
真鍮クロームメッキ |
ポリカーボネート樹脂 |
真鍮クロームメッキ |
ポリカーボネート樹脂 |
レンズ |
ポリカーボネート樹脂 |
ポリカーボネート樹脂 |
飾り金具 |
- |
真鍮クロームメッキ
(添付) |
- |
- |
真鍮クロームメッキ
(添付) |
- |
真鍮クロームメッキ |
- |
形式名 |
DA-10JPL |
DA-10ML |
DA-10ML-@ |
定
格 |
定格電圧 |
AC/DC100V(AC90〜132V)、AC/DC200V(AC180V〜264V) |
定格電流 |
1.0〜2.5mA |
内臓ランプ |
チップLED |
性
能 |
発光色 |
赤(R), 橙(O), 緑(G), 青(B), 白(W) |
レンズ色 |
透明(標準色別表1による) |
赤、橙、緑、青、乳白(標準色別表2による) |
ブリッジダイオード |
チップタイプ |
ツェナーダイオード |
チップタイプ |
内蔵抵抗器 |
チップ抵抗器 |
結線方法 |
リード線 UL1430 AWG24 |
パネル有効締代 |
1mm〜8mm |
1mm〜5mm |
使用温度範囲 |
-20℃〜+55℃ |
材
質 |
本体/フランジ |
真鍮クロームメッキ |
ポリカーボネート樹脂 |
レンズ |
ポリカーボネート樹脂 |
飾り金具 |
- |
- |
真鍮クロームメッキ(添付) |
|
■標準色別表1
(DA-7HJT/DA-7JPL/DA-8JPL/10JPL) |
■標準色別表2
(DA-7F/7HJT/7FL/7JPL/8FL/10MPL/10MPBL/10TPL/10TPBL/10ML) |
記号 |
R |
G |
O |
W |
B |
レンズ色 |
透明 |
透明 |
透明 |
透明 |
透明 |
チップ色 |
透明 |
透明 |
橙 (蛍光体) |
黄 (蛍光体) |
透明 |
発光色 |
赤 |
緑 |
橙 |
白 |
青 |
|
記号 |
R |
G |
O |
W |
B |
レンズ色 |
赤 |
緑 |
橙 |
乳白 |
青※ |
チップ色 |
透明 |
透明 |
橙 (蛍光体) |
黄 (蛍光体) |
透明 |
発光色 |
赤 |
緑 |
橙 |
白 |
青 |
|
※上記標準組合せ以外については、弊社までお問合せ下さい。 |
※DA-7FLの青は透明レンズになります。 |
