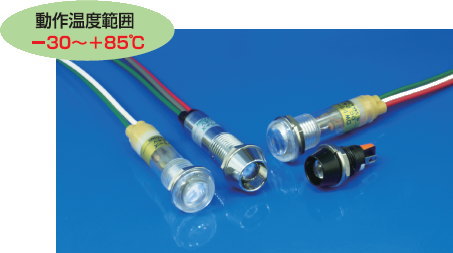

元来表示灯は、動作表示用ランプとして考えたれておりましたが、DWシリーズは新型LEDの開発により環境的制限下にも対応し得る表示灯となっております。
動作温度範囲は-30〜+85℃となっており、短胴・防水タイプ等も取り揃えてあります。


特  長
1. 動作温度を気にせずに使用!!
  動作温度範囲 : -30〜+85℃
  保存温度範囲 : -40〜 +105℃

2. 熱に強いリード線、LED仕様のため、低発熱そして長寿命!!

3. 赤・緑・橙色の3種類の発光色!

4. 2色発光(R, G)、防水防滴タイプあり!!

5. 環境的制限下での使用可能!!
PDFダウンロード

単色発光タイプ

短胴タイプ
DW-10ML型
R/C赤, G/C緑, O/C橙
AC/DC.5V〜60V
DW-9HJB型
R/C赤, G/C緑, O/C橙

2色発光タイプ
2DW-10JPL型
R,G/C(赤、緑2色発光)
DC.5V〜60V
2DW-10ML型
R,G/C(赤、緑2色発光)
DC.5V〜60V

■仕様
型式名 DW-10ML DW-9HJB 2DW-10ML 2DW-10JPL

定格電圧 AC/DC.5V〜60V 赤:2.1V / 緑:3.5V/橙:3.1V DC.5V〜60V DC.5V〜60V
定格電流 2.0〜6.0mA 3.0〜6.0mA 3.0〜6.0mA
内臓ランプ チップLED(ESD)

発光色 赤(R), 橙(O), 緑(G)
レンズ色 透明 Clear(標準色別表1による) 透明 Clear(標準色別表2による)
ブリッジダイオード チップタイプ -
定電流ダイオード チップタイプ - チップタイプ
ツェナーダイオード チップタイプ - チップタイプ
内蔵抵抗器 - - -
結線方法 リード線
UL1430 AWG24
はんだ付け リード線
UL1430 AWG24
パネル有効締代 1mm〜5mm 1mm〜3mm  1mm〜5mm/1mm〜8mm
使用温度範囲 -30℃〜+85℃

本体 ポリカーボネート樹脂 真鍮黒色
カチオン電着塗装
ポリカーボネート樹脂 真鍮クロームメッキ
フランジ
レンズ ポリカーボネート樹脂  ポリカーボネート樹脂

■標準色別表1 (DWシリーズ)

■標準色別表2 (2DWシリーズ)
記号 R/C G/C O/C
レンズ色 透明 透明 透明
チップ色 透明 透明
(蛍光体)
発光色
記号 R・G/C R・O/C
レンズ色 透明 透明
チップ色 透明 透明
(蛍光体)
発光色
備考:上記標準組合せ以外については
弊社までお問合せください。
備考:上記標準組合せ以外については
弊社までお問合せください。

■極性表示
1:DWシリーズ
1-1:はんだ付けタイプ
電圧 抵抗器なし
プラス側(+) 白マーカー

1-2:リード線タイプ
電圧 AC/DC 5V〜60V
プラス側リード線色 発光色
マイナス側リード線色 黒色

1:2DWシリーズ
2-1:リード線タイプ
電圧 DC 5V〜60V
プラスコンモン線色 灰色
マイナス側リード線色 発光色

■電気的性能
充電部--アース間
 メタル型   絶縁耐圧 1.8kV 1分間 異常なし
 モールド型 絶縁耐圧 2.0kV 1分間 異常なし
 絶縁抵抗 500Vメガー 100MΩ以上

■御注文に際して
2DW-10JPL R,G/C 数量
形式名
(Basic Type)

(Color)

(Quantity)

・IP65仕様の場合(型番の後にIPと付けて下さい。)
DW-10ML-IP  G  数量
