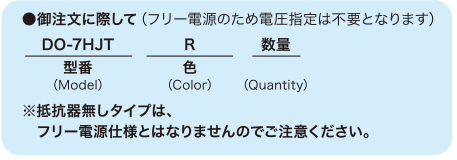

	■主力商品 1.Φ7LED表示灯New! DA・DF・DOF・DWシリーズ 2.IP67LED表示灯New! IP67シリーズ 3.超高輝度LED DULシリーズ 4.LED表示灯 DO・DOHシリーズ 5.防水・防滴LED IPシリーズ 6.目にやさしい表示　灯 DA・DF・DOF・DWシリーズ 7.三相ＬＥＤパワー　アラート DPA-400AD 8.低発熱・長寿命　LED表示灯 DAシリーズ 9.高輝度LED表示灯 DFシリーズ 10.環境的制限下でも DWシリーズ 11.LED表示灯 DOFシリーズ 12.ｶﾗﾌﾙ点灯表示灯 2・3DULシリーズ 13.低発熱・長寿命 　　LED表示灯 DO8シリーズ 14.ﾀﾞｲﾚｸﾄ電源接続 LEDランプ一覧 ■電機制御部品 1.表示灯 大形表示灯 LED表示灯 ルミナーパイロット 白熱球表示灯 自己点滅形表示灯 2.ヒューズホルダー 3.端子台 4.アクセサリ 5.数字表示ﾓｼﾞｭｰﾙ 6.カードホルダー 発売以来40年のご愛顧頂いておりますDO・DOHシリーズは、フリー電源の仕様 となります。 この度、やさしいLED光の表示灯として新たに生まれ変わります。 Many thanks for your kind attention for a long time . We will announce New DO・DOH series for you. You will be able to use our Up-grade goods in the range of 5VDC～60VDC. ＜ 新 仕 様 ＞ 1. DC専用フリー電源仕様へ 　 DC5V～DC60Vまでのフリー電源仕様（抵抗無しタイプは除く） 2. 各部品のオールチップ化 3. 内蔵レンズに乳白レンズを用いることにより、目にやさしいLED光を実現 4. 本体に底ベース取付孔を設け、底抜け防止（モールドタイプのみ） White and Green, Red, Orange 4 color now are ready PDFダウンロード φ7 メタルフレーム（METAL TYPE） DO-7HJ形 抵抗器無し（Without Resistor） DO-7HJT形 DC5V～DC60V φ7 モールドフレーム（MOLD TYPE）   DOH-7H形 DC5V～DC60V DOH-7F形 DC5V～DC60V DOH-7F-②（金具添付） DC5V～DC60V φ7 メタルフレーム（METAL TYPE） DOH-7T DC5V～DC60V DOH-7MT形 DC5V～DC60V ■仕様 形式名 Mode DO-7HJ DO-7HJT DOH-7H DOH-7F DOH-7F-② DOH-7T DOH-7MT 定 格 定格電圧 Using Voltage LED素子順電圧 赤,橙：2.1V 緑：3.3V 白,青：3.1V DC5V～DC60V 定格電流 Electric Current 推奨電流5mA (1.8～6.0mA) 1.8～6.0mA 内臓ランプ Included Lamp チップLED（ESD付) 性 能 発光色 Lighting Color 赤(Red), 橙(Orange), 緑(Green), 白(White) レンズ色 Lenz Color 乳白（White） 赤(Red), 橙(Orange), 緑(Green), 乳白(White) 乳白（White） 定電流ダイオード Current Regalative Diode - チップタイプ(Chip) ツェナーダイオード Zener Diode - チップタイプ(Chip) 結線方法 Terminal Connector はんだ付け(Solder terminal) パネル有効締代 Allowable Panel Thickness 1mm～2.5mm 1mm～7mm  1mm～3.5mm 1mm～5mm 1mm～5mm 1mm～8mm 1mm～8mm 使用温度範囲 Operating Temp.Range -20℃～+55℃ 材 質 本体 Material of Body 真鍮ｸﾛｰﾑﾒｯｷ (Chrome-plated Brass) ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 (Polycarbonate) 真鍮クロームメッキ (Chrome-plated Brass) フランジ Material of Flang レンズ Material of Llenz ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 (Polycarbonate) - ﾎﾟﾘｶｰﾎﾞﾈｰﾄ樹脂 (Polycarbonate) 内蔵レンズ Inside Lens - ポリカーボネート樹脂：乳白 (Polycarbonate：White) - 飾り金具 Metal Fittings - 真鍮ｸﾛｰﾑﾒｯｷ (7F-2に添付） - φ8 モールドフレーム（MOLD TYPE） DOH-8F形 DC5V～DC60V DOH-8F-②（金具添付） DC5V～DC60V DOH-8F-④（金具添付） DC5V～DC60V φ8 メタルフレーム（METAL TYPE） DOH-8T形 DC5V～DC60V DOH-8MT形 DC5V～DC60V DO-8HJ形 抵抗器無し（Without Resistor） DO-8HJT形 DC5V～DC60V φ8 モールドフレーム（MOLD TYPE） DOH-8H DC5V～DC60V DOH-8H-③（金具添付） DC5V～DC60V DOH-8FS 抵抗器無し（Without Resistor） DOH-8FS-②（金具添付） 抵抗器無し（Without Resistor） DOH-8FS-④（金具添付） 抵抗器無し（Without Resistor） φ8 モールドフレーム（MOLD TYPE） DOH-8HS 抵抗器無し（Without Resistor） DOH-8HS-③（金具添付） 抵抗器無し（Without Resistor） ■仕様 形式名 Mode DOH-8F DOH-8F-② DOH-8F-④ DOH-8T DOH-8MT 定 格 定格電圧 Using Voltage DC5V～DC60V 定格電流 Electric Current 1.8～6.0mA 内臓ランプ Included Lamp チップLED（ESD付) 性 能 発光色 Lighting Color 赤(Red), 橙(Orange), 緑(Green), 白(White) レンズ色 Lenz Color 赤(Red), 橙(Orange), 緑(Green), 乳白(White) 乳白(White) 定電流ダイオード Current Regalative Diode チップタイプ(Chip) ツェナーダイオード Zener Diode チップタイプ(Chip) 結線方法 Terminal Connector はんだ付け(Solder terminal) パネル有効締代 Allowable Panel Thickness 1mm～5mm 1mm～5mm  1mm～4.5mm 1mm～8mm 1mm～8mm 使用温度範囲 Operating Temp.Range -20℃～+55℃ 材 質 本体 Material of Body ポリカーボネート樹脂 (Polycarbonate) 真鍮クロームメッキ (Chrome-plated Brass) フランジ Material of Flang レンズ Material of Llenz - ポリカーボネート樹脂 (Polycarbonate) 内蔵レンズ Inside Lens ポリカーボネート樹脂：乳白 (Polycarbonate：White) - 飾り金具 Metal Fittings - 真鍮ｸﾛｰﾑﾒｯｷ (8F-②に添付) 真鍮ｸﾛｰﾑﾒｯｷ (8F-④に添付) - 形式名 Mode DO-8HJ DO-8HJT DO-8H DO-8H-③ DOH-8FS 定 格 定格電圧 Using Voltage LED素子順電圧 赤,橙：2.1V 緑：3.3V 白,青：3.1V DC5V～DC60V LED素子順電圧 赤,橙：2.1V 緑：3.3V 白,青：3.1V 定格電流 Electric Current 推奨電流5mA (1.8～6.0mA) 1.8～6.0mA 推奨電流5mA (1.8～6.0mA) 内臓ランプ Included Lamp チップLED（ESD付) 性 能 発光色 Lighting Color 赤(Red), 橙(Orange), 緑(Green), 白(White) レンズ色 Lenz Color 乳白(White) 赤(Red), 橙(Orange), 緑(Green), 乳白(White) 定電流ダイオード Current Regalative Diode - チップタイプ(Chip) - ツェナーダイオード Zener Diode - チップタイプ(Chip) - 結線方法 Terminal Connector はんだ付け(Solder terminal) パネル有効締代 Allowable Panel Thickness 1mm～1.6mm 1mm～7mm  1mm～5mm 1mm～4.5mm 1mm～5mm 使用温度範囲 Operating Temp.Range -20℃～+55℃ 材 質 本体 Material of Body 真鍮クロームメッキ (Chrome-plated Brass) ポリカーボネート樹脂 (Polycarbonate) フランジ Material of Flang レンズ Material of Llenz ポリカーボネート樹脂 (Polycarbonate) - 内蔵レンズ Inside Lens - ポリカーボネート樹脂：乳白 (Polycarbonate) 飾り金具 Metal Fittings - 真鍮ｸﾛｰﾑﾒｯｷ (8H-③に添付) - 形式名 Mode DOH-8FS-② DOH-8FS-④ DOH-8HS DOH-8HS-③ 定 格 定格電圧 Using Voltage LED素子順電圧 赤,橙：2.1V 緑：3.3V 白,青：3.1V 定格電流 Electric Current 推奨電流5mA（1.8～6.0mA） 内臓ランプ Included Lamp チップLED（ESD付) 性 能 発光色 Lighting Color 赤(Red),橙(Orange),緑(Green),白(White) レンズ色 Lenz Color 赤(Red),橙(Orange),緑(Green),白(White) 定電流ダイオード Current Regalative Diode - ツェナーダイオード Zener Diode - 結線方法 Terminal Connector はんだ付け(Solder terminal) パネル有効締代 Allowable Panel Thickness 1mm～4.5mm 1mm～4mm  1mm～5mm 1mm～4.5mm 使用温度範囲 Operating Temp.Range -20℃～+55℃ 材 質 本体 Material of Body 真鍮クロームメッキ (Chrome-plated Brass) フランジ Material of Flang レンズ Material of Llenz - 内蔵レンズ Inside Lens ポリカーボネート樹脂：乳白 (Polycarbonate:White) 飾り金具 Metal Fittings 真鍮ｸﾛｰﾑﾒｯｷ (8FS-②に添付) 真鍮クロームメッキ (8FS-④に添付) - 真鍮クロームメッキ (8HS-③に添付) φ9 メタルフレーム（METAL TYPE） DOH-9T DC5V～DC60V DO-9HJT DC5V～DC60V DO-9HJ 抵抗器無し（Without Resistor） DO-9HJB 抵抗器無し（Without Resistor） ■仕様 形式名 Mode DOH-9T DOH-9HJT DO-9HJ DO-9HJB 定 格 定格電圧 Using Voltage DC5V～DC60V LED素子順電圧 赤,橙：2.1V 緑：3.3V 白,青：3.1V 定格電流 Electric Current 1.8～6.0mA 推奨電流5mA （1.8～6.0mA） 内臓ランプ Included Lamp チップLED（ESD付) 性 能 発光色 Lighting Color 赤(Red), 橙(Orange), 緑(Green), 乳白(White) レンズ色 Lenz Color 乳白(White) 定電流ダイオード Current Regalative Diode チップタイプ(Chip) - ツェナーダイオード Zener Diode チップタイプ(Chip) - 結線方法 Terminal Connector はんだ付け(Solder terminal) パネル有効締代 Allowable Panel Thickness 1mm～8mm 1mm～8mm  1mm～3mm 1mm～3mm 使用温度範囲 Operating Temp.Range -20℃～+55℃ 材 質 本体 Material of Body 真鍮クロームメッキ (Chrome-plated Brass) 真鍮黒色カチオン 電着塗装 (Black cation coating) フランジ Material of Flang レンズ Material of Llenz ポリカーボネート樹脂 (Polycarbonate) 内蔵レンズ Inside Lens - 飾り金具 Metal Fittings - φ10 メタルフレーム（METAL TYPE） DOH-10T DC5V～DC60V DO-10HJT DC5V～DC60V φ10 モールドフレーム（MOLD TYPE） DO-10M DC5V～DC60V DO-10M-①（金具添付） DC5V～DC60V DO-10M-②（金具添付） DC5V～DC60V DO-10H DC5V～DC60V DO-10H-②（金具添付） DC5V～DC60V DO-5BH DC5V～DC60V DO-10HBT DC5V～DC60V φ10 メタルフレーム（METAL TYPE） DO-10HJ 抵抗器無し（Without Resistor） ■仕様 形式名 Mode DOH-10T DO-10HJT DO-10M DO-10M-① DO-10M-② 定 格 定格電圧 Using Voltage DC5V～DC60V 定格電流 Electric Current 1.8～6.0mA 内臓ランプ Included Lamp チップLED（ESD付) 性 能 発光色 Lighting Color 赤(Red), 橙(Orange), 緑(Green), 白(White) レンズ色 Lenz Color 乳白（White） 赤(Red), 橙(Orange), 緑(Green), 乳白(White) 定電流ダイオード Current Regalative Diode チップタイプ(Chip) ツェナーダイオード Zener Diode チップタイプ(Chip) 結線方法 Terminal Connector はんだ付け(Solder terminal) パネル有効締代 Allowable Panel Thickness 1mm～8mm 1mm～8mm  1mm～5mm 1mm～5mm 1mm～5mm 使用温度範囲 Operating Temp.Range -20℃～+55℃ 材 質 本体 Material of Body 真鍮クロームメッキ (Chrome-plated Brass) ポリカーボネート樹脂 (Polycarbonate) フランジ Material of Flang レンズ Material of Llenz ポリカーボネート樹脂 (Polycarbonate) - 内蔵レンズ Inside Lens - ポリカーボネート樹脂：乳白 (Polycarbonate：White) 飾り金具 Metal Fittings - 真鍮クロームメッキ (10M-①に添付) 真鍮クロームメッキ (10M-②に添付) 形式名 Mode DO-10H DO-10H-② DO-5BH DO-10HBT DO-10HJ 定 格 定格電圧 Using Voltage DC5V～DC60V LED素子順電圧 赤,橙：2.1V 緑：3.3V 白,青：3.1V 定格電流 Electric Current 1.8～6.0mA 推奨電流5mA （1.8～6.0mA） 内臓ランプ Included Lamp チップLED（ESD付) 性 能 発光色 Lighting Color 赤(Red), 橙(Orange), 緑(Green), 白(White) 赤, 橙, 緑 (Red)(Orange)(Green) 赤, 橙, 緑, 白 (Red)(Orange)(Green)(White) レンズ色 Lenz Color 赤(Red), 橙(Orange), 緑(Green), 乳白(White) 乳白(White) 定電流ダイオード Current Regalative Diode チップタイプ(Chip) - ツェナーダイオード Zener Diode チップタイプ(Chip) - 結線方法 Terminal Connector はんだ付け(Solder terminal) パネル有効締代 Allowable Panel Thickness 1mm～5mm 1mm～4.5mm  1mm～5mm 1mm～10mm 1mm～5mm 使用温度範囲 Operating Temp.Range -20℃～+55℃ 材 質 本体 Material of Body ポリカーボネート樹脂 (Polycarbonate) ポリカーボネート樹脂 （黒色） (Polycarbonate Black) 真鍮クロームメッキ (Chrome-plated Brass) フランジ Material of Flang レンズ Material of Llenz - ポリカーボネート樹脂 (Polycarbonate) 内蔵レンズ Inside Lens ポリカーボネート樹脂：乳白 (Polycarbonate：White) - 飾り金具 Metal Fittings - 真鍮クロームメッキ (10H-②に添付) - ■電気的性能(Electric Characteristics)　充電部 - アース間 ＊DO,DOHシリーズ(抵抗器無し) ＊DO,DOHシリーズ(DC5V～DC60V) メタル形 Metal Type 絶縁耐圧 AC1ｋV 1分間 異常なし Die-Erctric Strength:AC1kV 1Minute モールド形 Mold Type 絶縁耐圧 AC2ｋV 1分間 異常なし Die-Erctric Strength:AC2kV 1Minute 絶縁抵抗 DC500Vメガー 100MΩ以上 Insulating Resistance:DC500V 100MΩ メタル形 Metal Type 絶縁耐圧 AC1ｋV 1分間 異常なし Die-Erctric Strength:AC1kV 1Minute モールド形 Mold Type 絶縁耐圧 AC2ｋV 1分間 異常なし Die-Erctric Strength:AC2kV 1Minute 絶縁抵抗 DC500Vメガー 100MΩ以上 Insulating Resistance:DC500V 100MΩ Ordering Information ■極性表示（Polanity) はんだ付けタイプ（Solder Terminal) 電　圧 Voltage 抵抗器無し Without Resistor DC5V～DC60V プラス側（+) Anode 白マーカー White mark ■標準識別 （DULシリーズ） （ DOH-7H/DOH-7F/DOH-8F/DOH-8H/DOH-8FS/DOH-8HS/DO-10M/DO-10H/DO-5BH） 記号 R G O W 本体色 Body Color 赤 Red 緑 Green 橙 Orange 乳白 White 内蔵レンズ色 Inside Lens Color 乳白 White 乳白 White 乳白 White 乳白 White 発光色 Lighting Color 赤 Red 緑 Green 橙 Orange 白 White チップ色 Chip Color 透明 Clear 透明 Clear 透明 Clear 黄色 （蛍光体） Yellow （DO-7HJ/DO-7HJT/DOH-7T/DOH-7MT/DOH-8T/DOH-8MT/DO-8HJ/DO-8HJT/DOH-9T/DO-9HJT/DO-9HJ/DO-9HJB/DOH-10T/DO-10HJT/DO-10HJ） 記号 R G O W レンズ色 Lens Color 乳白 White 乳白 White 乳白 White 乳白 White 発光色 Lighting Color 赤 Red 緑 Green 橙 Orange 白 White チップ色 Chip Color 透明 Clear 透明 Clear 透明 Clear 黄色 （蛍光体） Yellow （DO-10HBT） 記号 R G O レンズ色 Lens Color 乳白 White 乳白 White 乳白 White 発光色 Lighting Color 赤 Red 緑 Green 橙 Orange チップ色 Chip Color 透明 Clear 透明 Clear 透明 Clear   PDFダウンロード 製品についての疑問点など、お気軽にお問合せください
