| ■電圧フリーAC専用ランプ（AC100V〜AC120V/AC200V〜AC230V） |
| E-10、BA-9S≪抵抗器内蔵型≫LED超高輝度ランプ |
| DUL120E |
| AC100V〜AC120V |
 |
 |
|
| DUL-120S |
| AC100V〜AC120V |
 |
 |
|
| DUL-230E |
| AC200V〜AC230V |
 |
 |
|
| DUL230S |
| AC200V〜AC230V |
 |
 |
|
|
|
|
E-12、T-13≪抵抗器内蔵型≫LED高輝度ランプ |
| DUL-120E T-13 |
| AC100V〜AC120V |
 |
 |
|
| DUL-230E T-13 |
| AC200V〜AC230V |
 |
 |
|
|
| ※なお、電圧（6V、12V、24V）シリーズにつきましてはコチラを参照下さい。 |

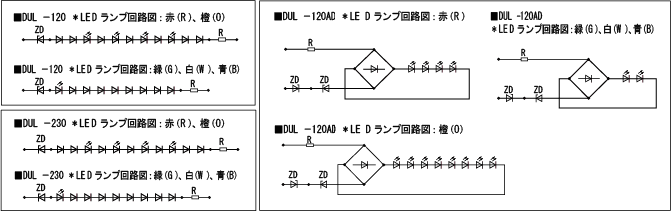

■ランプ回路図 |
 |
■ランプ仕様 |
| 形式名 |
DUL-120E |
DUL-120S |
DUL-230E |
DUL-230S |
DUL-120E T-13 |
DUL-230E T-13 |
定
格 |
定格電圧 |
AC100V〜AC120V±10％ |
AC200V〜AC230V±10％ |
AC100V〜
AC120V±10％ |
AC200V〜
AC230V±10％ |
| 定格電流 |
AC2.5mA〜AC8mA |
AC2.5mA〜AC5mA |
AC2.5mA〜AC8mA |
| 許容損失 |
1056mW |
1265mW |
1056mW |
1265mW |
| 口金 |
E-10形 |
BA9S形 |
E-10形 |
BA9S形 |
E-12 T-13形 |
| LEDチップ数 |
赤（R)、橙（O)：4チップ（4-LED)、緑（G)、青（B)、白（W)：1チップ(1-LED) |
絶
対
最
大
定
格 |
順方向電圧：VDD |
132V |
253V |
132V |
253V |
| 許容損失：PD |
1056mW |
1265mW |
1056mW |
1265mW |
| 動作温度：Topr |
-20℃〜+50℃ |
| 保存温度：tstg |
-25℃〜+85℃ |
材
質 |
本体 |
66ナイロン |
| 抵抗器 |
1W酸化金属皮膜抵抗器 |
| LED IC回路 |
PBT樹脂ベース、LEDチップ、シリコンチップ |
|
■電気・光学的特性 |
| ※測定条件：AC120V Ta=25℃／AC230V Ta=25℃ |
| 形式名 |
DUL-120E・DUL-120S・DUL-120E T-13 |
DUL-230E・DUL-230S・DUL-230E T-13 |
| 項目 |
最小(Min) |
標準(Typ.) |
最大(Max.) |
最小(Min) |
標準(Typ.) |
最大(Max.) |
特
性 |
順方向電流：1F(mA) |
6 |
7 |
8 |
3 |
4 |
5 |
| 光度：1V(mcd) |
R=70
G=90,
O=120
W=150
B=25 |
R=150
G=180
O=240
W=300
B=50 |
- |
R=50
G=60
O=70
W=100
B=17 |
R=100
G=120
O=150
W=200
B=35 |
- |
| ﾄﾞﾐﾅﾝﾄ発光波長λd(nm) |
- |
R=630
G=530
O=605
B=460 |
- |
- |
R=630
G=530
O=605
B=460 |
- |
| 色度座標：発光色白のみ |
- |
x=0.29, y=0.28 |
- |
- |
x=0.29, y=0.28 |
- |
|
■電圧フリーAC/DC共用ランプ（AC/DC 100V〜AC/DC120V） |
| E-10、BA-9S≪抵抗器内蔵型≫ |
| DUL-120ADE |
| AC/DC100V〜AC/DC120V |
 |
 |
|
| DUL-120ADS |
| AC/DC100V〜AC/DC120V |
 |
 |
|
|
E-12、T-13 |
| DUL-120ADE T-13 |
| AC/DC100V〜AC/DC120V |
 |
 |
|
|
■ランプ仕様 |
| 形式名 |
DUL-120ADE |
DUL-120ADS |
DUL-120ADE T-13 |
定
格 |
定格電圧 |
AC/DC100V〜AC/DC120V±10％ |
| 定格電流 |
AC/DC2.5mA〜AC/DC8mA |
| 許容損失 |
924mW |
| 口金 |
E-10形 |
BA9S形 |
E-12 T-13形 |
| LEDチップ数 |
赤（R)：4チップ、橙（O)：8チップ、緑（G)、青（B)、白（W)：2チップ |
絶
対
最
大
定
格 |
順方向電圧：VDD |
132V |
| 許容損失：PD |
924mW |
| 動作温度：Topr |
-20℃〜+50℃ |
| 保存温度：tstg |
-25℃〜+85℃ |
材
質 |
本体 |
66ナイロン |
| 抵抗器 |
1W酸化金属皮膜抵抗器 |
| LED IC回路 |
PBT樹脂ベース、LEDチップ、シリコンチップ |
|
■電気・光学的特性 |
| ※測定条件：AC120V /DC120V Ta=25℃ |
| 形式名 |
DUL-120ADE・DUL-120ADS・DUL-120ADE T-13 |
| 項目 |
最小(Min) |
標準(Typ.) |
最大(Max.) |
特
性 |
順方向電流：1F(mA) |
5/5 |
6/6 |
7/7 |
| 光度：1V(mcd) |
R=90/100, G=250/290, O=120/120
W=400/420, B=65/67 |
R=180/200, G=500/580, O=240/240
W=800/840, B=130/140 |
- |
| ﾄﾞﾐﾅﾝﾄ発光波長λd(nm) |
- |
R=630, G=530, O=605, B=460 |
- |
| 色度座標：発光色白のみ |
- |
x=0.29, y=0.28 |
- |
|
■φ20・φ30 LED表示灯（AC/DC100V・AC200V） |
| E-12, T-20≪抵抗器内蔵型≫LED超高輝度ランプ |
| DO8-100ADE T-20 |
| AC/DC 100V |
 |
 |
|
| DO8-200E T-20 |
| AC 200V |
 |
 |
|
|
■ランプ仕様 |
| 形式名 |
DO8-100ADT T-20 |
DO8-200E T-20 |
定
格 |
定格電圧 |
AC/DC 100V±10％ |
AC 200V±10％ |
| 定格電流 |
5mA（3〜6mA） |
5mA（4〜7mA） |
| 口金 |
E-12 T-20 |
絶
対
最
大
定
格 |
順方向電圧：VDD |
110V |
220V |
| 動作温度：Topr |
-20℃〜+50℃ |
| 保存温度：tstg |
-25℃〜+85℃ |
材
質 |
本体 |
ABS樹脂 |
| レンズ |
アクリル樹脂 |
| LED IC回路 |
セラミック基板、LEDチップ |
|
■電気光学的特性 |
| ※測定条件：AC100V Ta=25℃／AC220V（50Hz) Ta=25℃ |
| 形式名 |
DO8-100ADE T-20 |
DO8-200E T-20 |
| 項目 |
最小(Min) |
標準(Typ.) |
最大(Max.) |
最小(Min) |
標準(Typ.) |
最大(Max.) |
特
性 |
順方向電流：1F(mA) |
- |
R・O：5.1
G・B：4.9 |
- |
- |
R・O：6.5
G・B：6.5 |
- |
| 光度：1V(mcd) |
- |
R=355,O=660
G=190,B=60 |
- |
- |
R=186,O=406
G=236,B=72 |
- |
| ﾋﾟｰｸ発光波長λd(nm) |
- |
R=640,O=610
G=523,B=468 |
- |
- |
R=640,O=610
G=523,B=468 |
- |
|
■御注文に際して |
| DUL-120E |
AC120V |
R |
数量 |
形式名
(Basic Type) |
電圧
(Voltage)) |
色
(Color) |
(Quantity) |
|
|
